Lorsque les fabricants ont besoin de millions de composants métalliques identiques avec des tolérances serrées, une répétabilité et des coûts de production compétitifs, l'emboutissage progressif est souvent la solution de fabrication privilégiée. Des supports automobiles et composants de compresseur aux raccords pneumatiques et au matériel industriel, l'estampage progressif permet aux fabricants d'atteindre une efficacité de production élevée sans sacrifier la précision.

Alors que les industries continuent d’exiger des délais de livraison plus courts et une plus grande cohérence, le choix du bon processus d’emboutissage est devenu de plus en plus important. Cet article explique pourquoi l'emboutissage progressif est devenu le premier choix pour les pièces métalliques en grand volume, les industries qui en bénéficient le plus et les facteurs clés que les acheteurs devraient prendre en compte lors de la sélection d'un partenaire de fabrication.

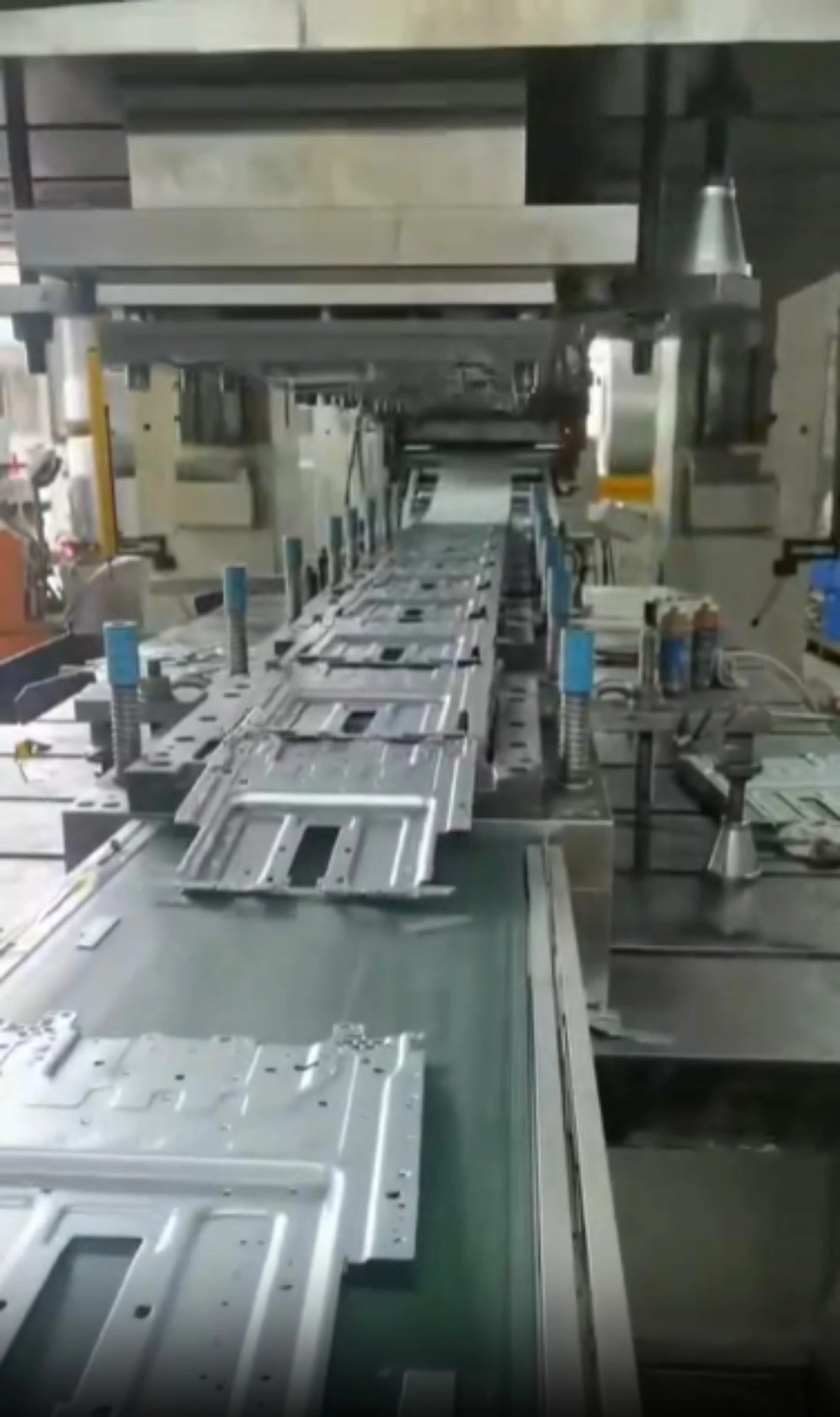

Qu’est-ce que l’estampage progressif ?

L'estampage progressif est un processus de formage de métal de précision dans lequel une bande continue de métal passe à travers une série de stations à l'intérieur d'une matrice spécialement conçue. Chaque poste effectue une ou plusieurs opérations telles que le poinçonnage, le découpage, le pliage, le gaufrage, le poinçonnage ou le formage. À chaque coup de presse, la bande avance vers la station suivante jusqu'à ce qu'une pièce entièrement finie soit produite.

Contrairement à l’emboutissage en une seule opération, l’emboutissage progressif intègre plusieurs étapes de fabrication dans un seul cycle de production automatisé. Cela réduit considérablement le temps de manipulation tout en maintenant la cohérence dimensionnelle tout au long de la production de masse.

Le procédé est particulièrement adapté à la fabrication :

· Supports de précision

· Accessoires pour compresseurs

· Connecteurs électriques

· Clips industriels

· Pièces d'équipement pneumatique

· Cales de précision

· Coquilles à pression

· Quincaillerie en tôle

Pourquoi la production en grand volume exige un emboutissage progressif

La fabrication à grande échelle nécessite bien plus que la simple production rapide de pièces. Les fabricants doivent s’assurer :

· Précision dimensionnelle constante

· Qualité de production stable

· Faible gaspillage de matériaux

· Utilisation élevée de l'équipement

· Des délais de livraison fiables

L'emboutissage progressif répond à tous ces défis en combinant automatisation, outillage de précision et production continue.

Pour les entreprises produisant des milliers, voire des millions de composants par an, elle offre des avantages opérationnels significatifs par rapport aux méthodes de fabrication traditionnelles.

1. Efficacité de production exceptionnelle

L’un des plus grands avantages de l’emboutissage progressif est la vitesse de production.

Étant donné que chaque coup de presse effectue plusieurs opérations simultanément, les fabricants évitent de déplacer des pièces entre des machines distinctes. Ce flux de travail rationalisé augmente considérablement le débit.

Au lieu d'effectuer :

· Découpe

· Poinçonnage

· Pliage

· Formage

en tant que processus séparés, tout se passe dans un seul dé progressif.

Les lignes d'emboutissage automatiques modernes équipées de presses de précision allant de 63T à 315T peuvent maintenir une production stable sur des cycles de fabrication prolongés tout en minimisant l'intervention de l'opérateur.

Cela rend l’emboutissage progressif idéal pour les programmes de production continue.

2. Cohérence dimensionnelle exceptionnelle

Pour les fabricants OEM, la cohérence est souvent plus importante que la rapidité.

Chaque composant doit s'adapter parfaitement lors de l'assemblage, en particulier dans les secteurs tels que l'automobile, les compresseurs, les machines industrielles et les systèmes pneumatiques.

Une matrice progressive correctement conçue produit des pièces presque identiques tout au long du cycle de production.

Les capacités typiques incluent :

· Tolérance d'estampage de ±0,008 à 0,03 mm

· Planéité jusqu'à ≤0,02 mm

· Dimensions de formage stables

· Excellente répétabilité

Les dimensions critiques peuvent également être soumises à une inspection à 100 % à l’aide de machines à mesurer tridimensionnelles (MMT), garantissant ainsi que chaque lot répond aux exigences techniques.

3. Coût de fabrication inférieur pour les grandes quantités

Bien que l’outillage progressif nécessite une ingénierie préalable, il devient très économique lors de la production en série.

Les économies proviennent de plusieurs domaines :

Travail réduit

L'automatisation minimise la manipulation manuelle.

Moins d'opérations secondaires

Plusieurs étapes de fabrication se déroulent dans un seul cycle de presse.

Moins de déchets

La disposition optimisée des bandes améliore l’utilisation des matériaux.

Production plus rapide

Une production plus élevée réduit le coût de fabrication par composant.

Ces gains d'efficacité font de l'emboutissage progressif l'une des solutions les plus rentables pour les programmes de production à long terme.

4. Excellente utilisation des matériaux

Les coûts des matériaux représentent une part importante des dépenses totales de fabrication.

L'outillage de matrice progressif est soigneusement conçu pour maximiser l'utilisation des feuilles tout en réduisant les rebuts inutiles.

Les matériaux traitables courants comprennent :

· Acier laminé à froid

· Acier galvanisé

· Acier inoxydable 304

· Acier inoxydable 316

· Aluminium

· Cuivre

· Acier spécial emboutissage profond

Pour chaque lot de production, les fabricants peuvent également fournir des rapports de tests sur le spectre des matériaux et une documentation complète de traçabilité pour garantir le contrôle qualité.

5. Prend en charge la géométrie des pièces complexes

De nombreuses pièces industrielles nécessitent plusieurs fonctionnalités de formage, notamment :

· Trous

· Machines à sous

· Onglets

· Coudes

· Gaufrage

· Bords formés

Au lieu de produire ces éléments séparément, l’estampage progressif les complète en séquence.

Cela permet aux fabricants de produire des composants en tôle très complexes tout en maintenant des tolérances strictes.

Pour les produits nécessitant des cavités profondes ou des structures de coque, un outillage progressif peut également être combiné avec la technologie d'emboutissage profond pour fabriquer efficacement des coques sous pression, des boîtiers et des composants structurels.

6. Idéal pour la fabrication OEM et personnalisée

Les fabricants d’aujourd’hui produisent rarement uniquement des pièces standards.

De nombreux projets impliquent :

· Développement de nouveaux produits

· Importer le remplacement de pièces

· Optimisation des prototypes

· Composants non standards

Un fournisseur compétent doit prendre en charge une personnalisation complète via :

· Dessins CAO 2D

· Fichiers STEP

· Fichiers IGS

· Modèles SolidWorks

· Ingénierie inverse à partir d'échantillons physiques

Les équipes d'ingénierie peuvent également effectuer des revues de conception pour la fabricabilité (DFM) pour simplifier la production tout en réduisant les coûts de fabrication sans affecter les performances du produit.

Dans des entreprises telles que Shanghai Hehua Machinery Technology Co., Ltd., les clients peuvent bénéficier de services OEM et ODM complets couvrant la conception de moules, l'échantillonnage, la production de masse, l'usinage CNC, le soudage et la finition de surface complète, contribuant ainsi à raccourcir les cycles de développement de nouveaux produits.

7. Qualité stable tout au long des longues séries de production

Maintenir une qualité constante sur des milliers ou des millions de pièces est l’un des plus grands défis de la fabrication métallique.

L'emboutissage progressif résout ce problème grâce à des outils de précision, des systèmes d'alimentation automatisés et des processus de production standardisés. Une fois la matrice correctement validée, chaque coup de presse répète la même séquence d'opérations, minimisant ainsi les variations entre les pièces.

Pour garantir davantage la qualité des produits, les fabricants professionnels mettent en œuvre des procédures d'inspection complètes, notamment :

· Inspection du premier article (FAI)

· Surveillance de la qualité en cours de processus

· Inspection de machines à mesurer tridimensionnelles (MMT)

· Inspection à 100 % des dimensions critiques

· Remplir les rapports d'inspection

· Traçabilité des matières tout au long de la production

Ces mesures de contrôle qualité sont particulièrement importantes pour les industries où la précision dimensionnelle affecte directement les performances d’assemblage et la fiabilité des produits.

8. Délais de livraison plus courts pour les commandes répétées

Une fois qu’une filière progressive a été développée et approuvée, la production future peut commencer avec une préparation minimale.

Comparé aux processus qui nécessitent des changements fréquents de fixations ou des configurations répétées, l’emboutissage progressif réduit considérablement les temps d’arrêt de production.

Pour les projets OEM à long terme, cela signifie :

· Planification de production plus rapide

· Performances de livraison stables

· Planification des stocks simplifiée

· Meilleure réactivité à la demande du marché

Les fabricants qui exploitent leurs propres ateliers d'outillage peuvent encore améliorer l'efficacité des livraisons en gérant la maintenance et les réparations des moules en interne plutôt que de faire appel à des fournisseurs tiers.

9. Évolutif du prototype à la production de masse

Le développement de produits commence rarement par de gros volumes de production. La plupart des projets passent de la vérification du prototype à la production pilote avant d'atteindre la fabrication à grande échelle.

Un partenaire d’estampage fiable doit être en mesure de prendre en charge chaque étape de ce processus.

Les capacités typiques incluent :

· Développement rapide de prototypes

· Échantillonnage rapide de 7 jours pour les projets qualifiés

· Optimisation des outils après tests

· Petites commandes à l'essai

· Production en volume moyen

· Programmes annuels de fabrication à grand volume

Cette approche évolutive aide les ingénieurs à valider les conceptions de produits tout en réduisant les risques de développement avant de s'engager dans la production de masse.

10. La fabrication à guichet unique simplifie la gestion de la chaîne d'approvisionnement

La gestion de plusieurs fournisseurs pour l'emboutissage, l'usinage, le soudage et le traitement de surface augmente souvent les délais de livraison et la complexité de la communication.

Un partenaire de fabrication unique peut simplifier l’ensemble du processus de production en intégrant des services complémentaires sous un même toit.

Les services complets comprennent généralement :

· Estampage progressif

· Emboutissage profond

· Poinçonnage de précision

· Formage de tôles épaisses

· Usinage CNC

· Soudage et assemblage

· Traitement des surfaces

· Contrôle final

· Emballage d'exportation

Ce modèle de fabrication intégré réduit les coûts logistiques, raccourcit les cycles de production et garantit une qualité constante à chaque étape de la production.

Industries qui bénéficient le plus de l’emboutissage progressif

En raison de sa combinaison de vitesse, de précision et de répétabilité, l’emboutissage progressif est largement utilisé dans de nombreux secteurs industriels.

Les applications typiques incluent :

· Composants automobiles

· Matériel de transport ferroviaire

· Matériel aérospatial

· Équipement éolien

· Nouveaux équipements énergétiques

· Machines industrielles

· Accessoires pour compresseurs

· Équipement pneumatique

· Composants d'équipements semi-conducteurs

· Quincaillerie pour engins de chantier

Beaucoup de ces industries exigent le strict respect des normes de qualité internationales et une stabilité de production à long terme, ce qui fait de l’emboutissage progressif une solution de fabrication idéale.

Choisir le bon partenaire d'estampage progressif

La sélection du bon fournisseur est tout aussi importante que la sélection du processus de fabrication lui-même.

Lors de l’évaluation d’un fabricant d’emboutissage progressif, les acheteurs doivent prendre en compte plusieurs facteurs clés :

Expérience de fabrication

Recherchez des entreprises possédant une vaste expérience au service d’industries exigeantes telles que l’automobile, les machines industrielles, l’aérospatiale et les équipements énergétiques.

Capacité d'outillage interne

Un atelier de moulage interne permet un développement plus rapide des outils, une maintenance, des modifications techniques et un meilleur contrôle de la qualité de la production.

Équipement de précision

Des lignes d’estampage automatiques avancées et des presses de précision contribuent à garantir une production stable et une qualité constante des pièces.

Assistance technique

Les fabricants proposant des analyses DFM, des conseils en ingénierie et des optimisations de dessins peuvent contribuer à réduire la complexité de la fabrication et à améliorer les performances des produits.

Certifications de qualité

Les certifications internationales démontrent un engagement envers la gestion de la qualité et le contrôle des processus.

Par exemple, Shanghai Hehua Machinery Technology Co., Ltd., créée en 2005 avec sa filiale Hehua Machinery Technology (Kunshan) Co., Ltd. fondée en 2018, exploite une usine de fabrication couvrant plus de 17 800 mètres carrés avec plus de 160 employés. La société est au service des fabricants d'équipements haut de gamme dans les secteurs de l'automobile, du transport ferroviaire, de l'aérospatiale, de l'énergie éolienne, de l'énergie nucléaire, des équipements semi-conducteurs, des machines industrielles et des nouvelles industries énergétiques.

Son système de fabrication est soutenu par des certifications reconnues au niveau international, notamment ISO 9001, IATF 16949, EN 15085 et EN 9606-1, reflétant un engagement fort envers la gestion de la qualité et la fabrication de précision à chaque étape de la production.

Pensées finales

Pour les fabricants produisant de grandes quantités de composants métalliques de précision, le Progressive Die Stamping offre une combinaison pratique de productivité, de précision, d’efficacité des matériaux et de stabilité de fabrication à long terme. En intégrant plusieurs opérations de formage dans un seul processus automatisé, il réduit la complexité de la production tout en offrant la répétabilité requise pour les applications industrielles exigeantes.

Que vous ayez besoin d'accessoires de compresseur, de supports industriels, de coques de pression, de cales de précision ou de composants en tôle personnalisés, un partenariat avec un fabricant expérimenté disposant d'un outillage interne, d'un équipement d'estampage avancé et d'un support technique complet peut vous aider à rationaliser le développement de produits et à garantir des résultats cohérents du prototype à la production de masse.

Alors que l’industrie mondiale continue de donner la priorité à l’efficacité, à la qualité et à la fiabilité de la chaîne d’approvisionnement, l’emboutissage progressif reste l’une des solutions les plus efficaces pour produire en toute confiance des pièces métalliques en grand volume.
