Pourquoi l'emboutissage de précision des métaux est utilisé pour les pièces métalliques en grand volume

La production de pièces métalliques en grand volume ne consiste pas seulement à fabriquer plus de pièces en moins de temps. Pour la plupart des programmes OEM et industriels, le véritable défi consiste à produire de grandes quantités tout en maintenant des dimensions stables, des surfaces cohérentes et un assemblage en aval efficace. C'est pourquoi l'emboutissage de précision des métaux continue d'être l'une des méthodes de fabrication les plus utilisées pour les pièces métalliques répétées.

Lorsque la conception de la pièce est adaptée, l’emboutissage peut combiner vitesse, cohérence et efficacité du processus d’une manière que de nombreuses autres méthodes ne peuvent égaler. Sur la page d'emboutissage et de formage des métaux de Hehua Machinery , l'emboutissage est présenté comme une capacité de fabrication essentielle, tandis que la page d'estampage progressif explique comment le processus prend en charge la production de masse à grande vitesse, les dimensions précises, le formage complexe, la bonne qualité de surface et l'économie de matériaux. C’est exactement pour cela que l’emboutissage de précision est souvent choisi pour les pièces métalliques en grand volume.

Un volume élevé nécessite plus que la vitesse de sortie

Une méthode de production peut être rapide et échouer néanmoins dans un programme à volume élevé si elle crée trop de variations, trop d'opérations secondaires ou trop de corrections manuelles. La fabrication en grand volume dépend du rythme. Le processus doit continuer à fonctionner, maintenir la qualité et prendre en charge les pièces qui vont directement à l’assemblage sans ajustements répétés.

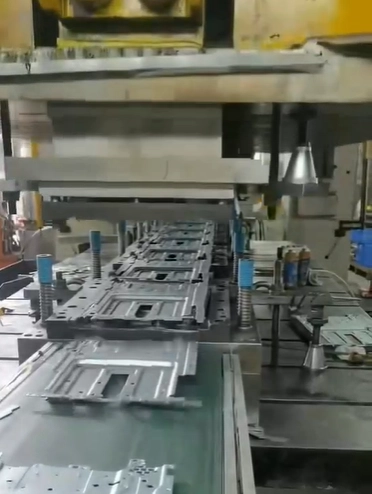

C’est là que l’estampage de précision devient utile. La description du processus de Hehua indique que la production de matrices progressives peut fonctionner de 200 à 800 fois par minute et atteindre une production quotidienne d'environ 100 000 à 500 000 pièces en une seule équipe. Ce type de plage est important car il montre que le processus est conçu pour un rendement soutenu, et pas seulement pour des essais en petits lots. La même page indique également que le coût de l'emboutissage peut être de 60 à 80 % inférieur à celui de l'usinage de pièces appropriées, ce qui explique pourquoi l'emboutissage est souvent préféré lorsque le volume des pièces augmente.

Pour les acheteurs, l’avantage est simple. Si le programme implique des pièces répétées sur un long cycle de production, une ligne d'emboutissage stable est souvent plus facile à gérer qu'un itinéraire plus lent construit autour de plusieurs opérations distinctes.

La précision compte parce que l’assemblage compte

Des pièces en grand volume sont souvent utilisées dans des systèmes qui dépendent de l'interchangeabilité. Si la position du trou change trop, si les bords sont incohérents ou si la planéité sort de la plage acceptable, l'assemblage devient plus lent et le risque de défaut augmente.

L'emboutissage de précision des métaux est utilisé dans ces situations car le processus peut conserver une géométrie répétée sur de longues séries lorsque l'outillage et l'alimentation sont correctement contrôlés. Selon les données de capacité publiées par Hehua, son processus de matrice progressif prend en charge une précision de découpage de ±0,01 mm et une précision de pas de trou de ±0,02 mm. L'alimentation des rouleaux servo avec une précision de pas de ±0,005 mm est également répertoriée, ce qui montre comment le contrôle de l'avance prend en charge la stabilité dimensionnelle.

Ces valeurs sont importantes dans la production pratique car elles réduisent le besoin d'usinage ou de réglage secondaire. Dans la fabrication de gros volumes, même une petite réduction du temps de reprise ou d’ajustement peut avoir un impact important sur l’ensemble du lot.

L'estampage peut combiner plusieurs étapes de formage en un seul processus

Une autre raison pour laquelle l’emboutissage de précision est largement utilisé pour les pièces en grand volume est qu’il peut combiner plusieurs opérations au sein d’un même flux de matrice.

La description du processus de Hehua explique que l'emboutissage progressif peut utiliser plusieurs stations pour l'emboutissage profond, le poinçonnage, le bridage et le façonnage. Cela permet de produire des structures en caisson, des coques, des brides et des nervures de renfort selon un parcours continu.

Ce type d'intégration des processus est important dans les travaux à volume élevé. Si une pièce nécessite plusieurs machines distinctes et des manipulations répétées, les variations augmentent généralement et le rythme de production ralentit. Si la même pièce peut passer par un système d’outillage coordonné, la production devient plus simple à contrôler.

Pour les pièces qui nécessitent à la fois une forme complexe et une échelle de production, c'est l'une des principales raisons pour lesquelles l'emboutissage reste compétitif.

Le processus prend en charge une large gamme de matériaux et d'épaisseurs

Les pièces à grand volume ne sont pas toutes fabriquées à partir du même matériau. Différentes industries utilisent différentes propriétés de tôle en fonction de la résistance, de la conductivité, de la résistance à la corrosion, du poids ou des performances magnétiques.

La page de capacités de Hehua répertorie les plages d'épaisseurs de matériaux utilisables de 0,05 mm à 12 mm pour l'acier, de 0,1 mm à 8 mm pour l'acier inoxydable et de 0,1 mm à 10 mm pour l'aluminium.

Ceci est important car le volume de la pièce ne définit pas à lui seul le choix du processus. Le fournisseur doit également prendre en charge la catégorie de matériau. Un système d’emboutissage capable de traiter des matériaux de précision fins et des métaux de structure plus épais est plus utile pour les programmes OEM comportant des familles de pièces mixtes.

Pour les acheteurs, cela signifie également que le fournisseur est moins susceptible d’être limité à un seul segment étroit de produits estampillés.

La qualité de la surface devient plus importante à mesure que le volume augmente

Lorsque seuls quelques échantillons sont produits, les défauts de surface peuvent sembler gérables. Dans le cas d’une production en grand volume, ces problèmes deviennent beaucoup plus sérieux. Des bavures, des rayures, un mauvais état des bords ou des dommages superficiels sur les matériaux enduits peuvent créer des problèmes de tri, de retouche ou d'assemblage à grande échelle.

Hehua déclare que les tôles laminées à froid peuvent conserver une rugosité de surface Ra ≤ 0,8 μm et que les tôles galvanisées ou revêtues peuvent conserver leur aspect d'origine après emboutissage.

Ce type de stabilité de surface est l’une des raisons pour lesquelles l’emboutissage de précision est choisi pour les pièces de grand volume. Un processus reproductible permet de préserver l’apparence et la qualité des bords sur de longues séries, ce qui est particulièrement utile pour les pièces passant directement à l’assemblage ou à des processus supplémentaires en aval.

Dans la fabrication de gros volumes, le contrôle des surfaces n’est pas seulement une question d’apparence. Il s’agit de maintenir la stabilité de l’ensemble du processus.

Les économies de matériaux deviennent plus précieuses à grande échelle

L’utilisation des matériaux ne semble peut-être pas critique à court terme, mais elle devient bien plus importante lorsque le volume de production augmente. Même une petite différence en pourcentage dans la disposition des bandes peut avoir un effet important lorsque les pièces sont produites par centaines de milliers, voire par millions.

La page de Hehua indique que la disposition fermée des matériaux peut atteindre une utilisation d'au moins 85 %, ce qui est particulièrement pertinent pour les matériaux minces en acier inoxydable et d'autres métaux de plus grande valeur.

C'est une autre raison pour laquelle l'emboutissage de précision est souvent choisi pour les pièces en grand volume. Une fois la matrice optimisée, l’utilisation des matériaux devient plus prévisible et plus efficace, aidant ainsi le fournisseur à maintenir une production disciplinée au fil du temps.

Les performances de cas réels montrent pourquoi l’estampage convient aux travaux à volume élevé

L’argument le plus fort en faveur de l’estampage de précision n’est pas la théorie. C'est une preuve de production.

La section de cas de Hehua fournit trois exemples qui montrent différentes formes d'avantages en volume élevé.

Le premier boîtier est un nouveau noyau de moteur énergétique constitué d’une bobine d’acier au silicium non orienté de 0,35 mm. La pièce a un diamètre extérieur de 180 mm, 72 fentes et une épaisseur de 40 mm avec rivetage empilé. Le processus utilise un moule progressif à 72 stations, un rivetage par empilement rotatif et une détection de bavures en ligne de ≤0,02 mm. Le résultat rapporté est une planéité ≤0,05 mm, une perte de fer ≤2,4 W/kg et une production mensuelle de 1,2 million de pièces.

Ce cas montre pourquoi l'emboutissage fonctionne pour les pièces qui nécessitent à la fois un contrôle géométrique et une production à grande échelle.

Le deuxième cas est une charnière de porte de voiture en acier à haute résistance B340LA de 4 mm. Le processus utilise une servopresse de 800 tonnes et un bras de transfert à trois axes avec un moule de transfert à 7 stations. Le résultat est une précision de positionnement des trous latéraux de 0,08 mm, sans usinage requis et une capacité annuelle de 800 000 jeux.

Ce cas montre que l’emboutissage en grand volume ne se limite pas à de simples pièces minces. Il peut également prendre en charge des composants structurels profilés là où l'emplacement cohérent des caractéristiques est important.

Le troisième boîtier est un couvercle de blindage RF 5G en bronze phosphoreux de 0,2 mm, doté de 128 petites persiennes et renflements convexes. Produit sur un poinçon haute vitesse de 125 tonnes à 600 SPM, le résultat est des persiennes sans bavures, une efficacité de blindage supérieure à 100 dB et une production mensuelle de 5 millions de pièces.

Cet exemple met en évidence un autre aspect de l'emboutissage de précision : une production de très gros volumes pour des pièces aux caractéristiques fines où la cohérence est tout aussi importante que la vitesse.

L’automatisation contribue à maintenir la stabilité de la production de gros volumes

La production en grand volume nécessite plus qu’une presse rapide. Il faut un système contrôlé autour de la presse.

La section moules et automatisation de Hehua mentionne les moules progressifs, de transfert et composites auto-conçus, le formage par simulation pour réduire les moules d'essai de 40 %, le taraudage et le rivetage dans le moule, l'alimentation robotisée et visuelle, le changement automatique de rouleau et la détection en ligne à l'aide de la taille visuelle, de la courbe de pression et de la détection des fuites. La page indique également que le taux de défauts peut être maintenu à 50 PPM ou moins.

Ces détails sont importants car, à volume élevé, la stabilité des processus dépend fortement de l'automatisation et de la surveillance. Une ligne qui s'appuie trop sur la correction manuelle peut toujours produire des pièces, mais il devient plus difficile de maintenir une production et une qualité constantes au fil du temps.

La qualité et la traçabilité soutiennent de longs cycles de production

Les programmes à volume élevé s'étendent généralement sur de longues périodes, ce qui rend la traçabilité plus importante. Si un problème apparaît dans un lot, le fournisseur doit en identifier rapidement la cause.

La section qualité et traçabilité de Hehua indique que son processus d'estampage suit le système d'estampage automobile IATF 16949 et la norme de précision de poinçonnage ISO 9013. Il décrit également l'inspection grandeur nature de la première pièce, l'inspection à 10 %, la comparaison de la dernière pièce, le téléchargement des données MES et le code QR ainsi que la gravure visuelle du numéro de moule, du numéro de rouleau et du traçage de l'opérateur jusqu'au numéro de four de matière première.

C’est une raison supplémentaire pour laquelle l’estampage de précision est utilisé dans les programmes à grand volume. Ce n'est pas seulement rapide. Il peut également être structuré de manière à soutenir un contrôle qualité à long terme.

Pensée finale

L’emboutissage de précision des métaux est utilisé pour les pièces métalliques en grand volume car il combine vitesse de production et discipline du processus. Il prend en charge la production de grands lots, une cohérence dimensionnelle serrée, un formage en plusieurs étapes, une meilleure utilisation des matériaux, une qualité de surface stable et une traçabilité pratique.

Basé sur les capacités d'estampage publiées par Hehua Machinery et sur des exemples de cas, le processus est particulièrement adapté lorsque les OEM et les acheteurs industriels ont besoin de plus que la seule capacité. Ils ont besoin de résultats reproductibles dans le temps, sur de gros volumes et sur différents types de pièces. C’est là que l’estampage de précision devient non seulement une option de production, mais une stratégie de fabrication.
