Accueil > À propos de nous > Blog > Soudage laser pour tôles fines : comment réduire la déformation des soudures La tôle fine est largement utilisée dans les boîtiers d'équipement, les supports, les cadres, les boîtiers, les couvercles et les composants structurels de précision. Cependant, le soudage de tôles fines peut s’avérer difficile. Un apport de chaleur excessif peut provoquer une déformation, une déformation, une brûlure, un écart dimensionnel ou des défauts de surface visibles. Pour les fabricants travaillant avec des tolérances serrées, contrôler la déformation des soudures est donc tout aussi important que d’obtenir une résistance de soudure suffisante.
Le soudage au laser constitue une solution efficace pour de nombreuses applications de tôles fines, car il concentre l'énergie dans une petite zone de soudage et peut réduire l'exposition inutile à la chaleur. Lorsqu'il est combiné avec une conception appropriée des joints, un contrôle des fixations, des paramètres de soudage, un redressage, une inspection et une finition de surface, le soudage au laser peut aider les fabricants à produire des assemblages de tôle plus stables et plus cohérents.
Pour Shanghai Hehua Machinery Technology Co., Ltd. , le soudage fait partie d'un processus intégré de fabrication de métaux couvrant la découpe, la fabrication de luminaires, le soudage, le redressage, l'usinage secondaire CNC, l'inspection et le traitement de surface. Cette approche permet de prendre en compte la déformation due au soudage dès le début du processus de fabrication plutôt que de la corriger uniquement après le soudage.
Pourquoi les tôles fines se déforment-elles pendant le soudage ?
La déformation des soudures est principalement causée par un chauffage et un refroidissement inégaux. Lorsqu'un arc de soudage ou un faisceau laser chauffe une zone localisée, le métal se dilate. À mesure que la zone soudée refroidit et se contracte, des contraintes internes se développent entre la zone chauffée et le matériau environnant. Si ces contraintes ne sont pas correctement contrôlées, la feuille peut se plier, se tordre, se déformer ou s'écarter de ses dimensions prévues.
La tôle fine est particulièrement sensible car son épaisseur de matériau est moindre pour résister aux contraintes thermiques. Un composant qui semble plat avant le soudage peut se déformer visiblement après plusieurs soudures.
Les facteurs courants affectant la déformation comprennent :
· Épaisseur de la feuille et type de matériau
· Apport de chaleur de soudage
· Vitesse de soudage
· Configuration commune
· Longueur et séquence de soudure
· Conception de serrage et de fixation
· Géométrie de la pièce
· Nombre et emplacement des soudures
· Exigences de redressement après soudage
Pour cette raison, il ne suffit pas de sélectionner simplement un procédé de soudage à basse température. L'ensemble du processus de soudage doit être conçu autour des exigences dimensionnelles finales du composant.

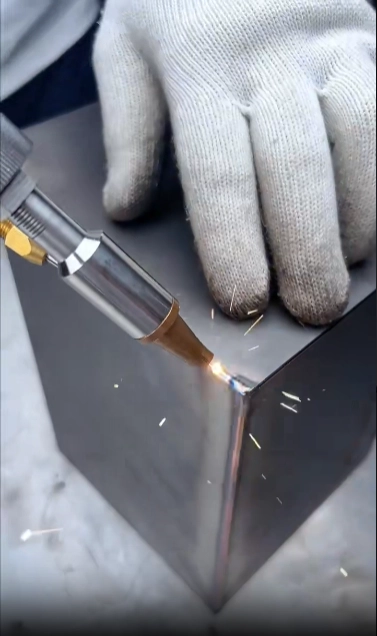

L’un des principaux avantages du soudage laser est sa source de chaleur concentrée. Par rapport aux procédés de soudage conventionnels, un laser peut fournir de l'énergie sur une zone relativement petite, contribuant ainsi à limiter la taille de la zone affectée par la chaleur et à réduire l'exposition thermique inutile.
Pour les tôles fines, cela peut être particulièrement utile lorsque le composant nécessite un aspect propre et une précision dimensionnelle contrôlée.
Cependant, le soudage laser n’élimine pas automatiquement les déformations. Une puissance, une vitesse de déplacement, une position focale, une préparation des joints ou une séquence de soudage incorrectes peuvent toujours entraîner une distorsion thermique. La clé est de faire correspondre le processus de soudage à l’épaisseur du matériau, à la structure du joint, aux exigences de charge et aux exigences d’apparence de la pièce finie.
Chez Shanghai Hehua Machinery Technology Co., Ltd., le processus de soudage est sélectionné en fonction des exigences réelles de chaque projet. En plus du soudage laser, l'entreprise propose des produits MIG/MAG, TIG/GTAW, soudage par points, soudage d'angle, soudage à l'arc submergé, brasage et soudage automatique robotisé. Cela permet d'adapter la méthode de soudage à différentes épaisseurs de tôle et exigences structurelles au lieu de forcer chaque projet à suivre le même processus.
L’un des moyens les plus efficaces de contrôler la déformation consiste à résoudre le problème avant que la première pièce ne soit soudée.
Une conception de soudage appropriée doit prendre en compte l'emplacement du joint, la taille de la soudure, la longueur de la soudure, la rigidité des composants, l'accès à la torche de soudage ou à la tête laser et la direction attendue de la contraction thermique.
Hehua Machinery prend en charge la révision des dessins et l'optimisation du DFM de soudage avant la production. L'entreprise travaille avec des dessins CAO 2D ainsi qu'avec des fichiers 3D STEP, IGS, SolidWorks et UG. L'ingénierie inverse à partir d'échantillons physiques est également disponible pour les clients qui ont besoin de reproduire des composants soudés existants.
Lors de l’examen technique, les risques potentiels de déformation et de fissuration du soudage peuvent être évalués à l’avance. Cela permet de réduire le besoin de retouches approfondies après le début de la production.
Les fixations jouent un rôle important dans le maintien de la position des tôles fines pendant le soudage. Sans support suffisant, une feuille peut bouger ou se déformer sous l’effet de la chaleur.
Un bon luminaire doit maintenir le composant en toute sécurité tout en permettant au processus de soudage de se dérouler efficacement. Toutefois, un serrage excessif peut également créer des contraintes résiduelles indésirables. Par conséquent, la conception des luminaires doit être basée sur la géométrie et la séquence de soudage de l’assemblage spécifique.
Pour les projets OEM et ODM personnalisés, Shanghai Hehua Machinery Technology Co., Ltd. peut fournir la fabrication de luminaires dans le cadre de son service de fabrication intégré. Ceci est particulièrement utile pour les productions répétées où la cohérence des fixations affecte directement la répétabilité des soudures.
L’apport de chaleur est l’une des variables les plus importantes dans le contrôle de la déformation. Une énergie excessive peut agrandir la zone affectée par la chaleur et augmenter la contraction thermique après refroidissement.
Pour les tôles fines, les paramètres de soudage doivent être soigneusement adaptés au type et à l’épaisseur du matériau. L'acier au carbone, l'acier galvanisé, l'acier inoxydable 304/316, l'alliage d'aluminium, la fonte, la fonte ductile et les alliages de cuivre ont des caractéristiques thermiques et de soudage différentes.
Le bon équilibre entre l’énergie de soudage et la vitesse de déplacement est essentiel. L’objectif n’est pas simplement d’utiliser l’apport de chaleur le plus faible possible, mais d’obtenir une pénétration et une résistance de soudure adéquates tout en minimisant les charges thermiques inutiles.
Pour la production en grand volume, le soudage robotisé peut encore améliorer la cohérence en maintenant une vitesse de déplacement, une position de la torche et une séquence de soudage reproductibles.
La séquence de soudage peut avoir une influence majeure sur la forme finale d’un assemblage de tôle mince.
Si de longues soudures sont réalisées en continu dans une direction, la contraction qui en résulte peut tirer le composant vers un côté. L'alternance de la direction du soudage, l'utilisation de soudures intermittentes lorsque la conception le permet ou la répartition des soudures sur différentes zones peuvent aider à équilibrer les contraintes thermiques.
La meilleure séquence dépend de la géométrie de la pièce et des exigences structurelles. Pour les composants de précision, il est souvent préférable de déterminer la séquence de soudage pendant la phase d'ingénierie plutôt que de l'ajuster après que la distorsion s'est déjà produite.
Même avec des paramètres de soudage optimisés, certains composants peuvent nécessiter un redressage après soudage. Ceci est particulièrement pertinent pour les cadres soudés, les bases d'équipement, les supports, les boîtiers et autres assemblages soumis à des exigences dimensionnelles strictes.
Hehua Machinery inclut le redressage après soudage dans ses capacités de fabrication. Après le soudage, les assemblages peuvent être vérifiés et corrigés avant de passer à l'usinage secondaire CNC ou à la finition de surface.
L'entreprise spécifie des tolérances dimensionnelles globales d'environ ±0,1 à ±0,3 mm pour les composants applicables, avec une planéité contrôlée à ≤0,03 mm/100 mm après redressage, en fonction des exigences du projet.
Cette combinaison de soudage et de redressage contrôlé offre une voie plus pratique pour atteindre les exigences dimensionnelles finales que de compter uniquement sur les ajustements des paramètres de soudage.
La réduction de la déformation n’est qu’un élément de la qualité du soudage. Un composant soudé doit également répondre aux exigences d’intégrité de la soudure, de précision dimensionnelle et de performances spécifiques à l’application.
Chez Shanghai Hehua Machinery Technology Co., Ltd., les assemblages soudés sont soumis à une inspection des matériaux entrants, une inspection en cours de processus, des contrôles de redressage après soudage et un contrôle qualité final. Les soudures sont vérifiées pour détecter des problèmes tels que la porosité, l'inclusion de scories et les fissures.
Pour les composants liés à la pression, des tests d'étanchéité à l'air et à l'eau peuvent être effectués. Les tests par particules magnétiques (MT), les tests par ultrasons (UT) et les tests hydrostatiques sont également disponibles pour les soudures à pression critique.
Ces procédures d'inspection sont particulièrement importantes pour les composants utilisés dans les machines industrielles, les équipements de compression, les machines de construction et d'autres applications où les performances de soudage affectent directement la fiabilité opérationnelle.
Les assemblages de tôles fines nécessitent souvent plus que du soudage. Le meulage, le polissage, le sablage, le revêtement en poudre, la galvanisation, l'anodisation, l'électrophorèse, l'oxyde noir et d'autres traitements de surface peuvent être nécessaires en fonction de l'application.
Le traitement de surface après soudage peut améliorer la résistance à la corrosion et l’apparence, mais il doit également être pris en compte lors du plan de fabrication initial. Les projections de soudure, les arêtes vives, le renforcement excessif des soudures et les déformations locales peuvent affecter la finition finale.
Hehua Machinery propose un traitement post-soudage intégré, permettant aux clients de combiner le soudage, le redressage, l'usinage et la finition de surface au sein d'un seul flux de fabrication.
La déformation contrôlée par soudage est particulièrement importante pour les composants qui doivent s'adapter à d'autres pièces usinées ou assemblées.
Les applications typiques incluent :
· Boîtiers en tôle soudée
· Châssis de compresseur et boîtiers de pression
· Bases d'équipement
· Supports pour engins de chantier
· Supports de montage de précision
· Châssis de machines industrielles
· Structures légères en aluminium
· Boîtiers en acier inoxydable
· Assemblages soudés de conduites sous pression
· Composants d'équipements semi-conducteurs
· Nouvelles structures d'équipements énergétiques
Forte de son expérience dans les secteurs de l'automobile, du transport ferroviaire, de l'aérospatiale, de l'énergie éolienne, de l'énergie nucléaire, des machines industrielles, des équipements semi-conducteurs et des nouveaux équipements énergétiques, Shanghai Hehua Machinery Technology Co., Ltd. est équipée pour gérer à la fois le développement de prototypes et des programmes de production plus importants.
Pour les tôles fines, la déformation des soudures doit être traitée comme un problème de contrôle du processus plutôt que comme un problème qui peut simplement être résolu à la fin.
Un flux de travail pratique commence par l'examen de la conception et l'optimisation du DFM, suivis par la sélection appropriée des matériaux, la conception des accessoires, la sélection du processus de soudage, le contrôle de l'apport de chaleur, la planification de la séquence de soudage et le redressage après soudage. L'inspection dimensionnelle et les tests de qualité des soudures confirment ensuite si l'assemblage fini répond aux spécifications requises.
Cette approche intégrée est particulièrement utile pour les projets OEM et ODM où les clients ont besoin de dimensions reproductibles, d'une qualité de soudure stable et d'une livraison fiable sur plusieurs lots de production.
Shanghai Hehua Machinery Technology Co., Ltd. exploite une usine de plus de 17 800 mètres carrés avec plus de 160 employés et fournit des services de fabrication et d'exportation de bout en bout. Sa qualité et ses capacités de soudage sont soutenues par les qualifications ISO 9001, IATF 16949, EN 15085 et EN ISO 9606-1.
Pour les fabricants à la recherche d’un partenaire de soudage pour les composants en tôle fine, la bonne solution ne consiste pas simplement à choisir une machine à souder. C’est choisir un procédé complet capable de contrôler la chaleur, la déformation, les dimensions, la qualité du soudage et les exigences post-soudage.
Pour discuter d'un projet de tôle fine personnalisé, le soudage laser peut être évalué aux côtés du soudage MIG, TIG, par points et robotisé en fonction du matériau, de l'épaisseur, de la conception des joints, du volume de production et des tolérances requises. Grâce à ses capacités intégrées de soudage et de fabrication secondaire, Shanghai Hehua Machinery Technology Co., Ltd. peut prendre en charge des projets depuis l'examen des dessins et l'échantillonnage de prototypes jusqu'à la production, l'inspection, le traitement de surface et l'exportation.
