Soudage laser pour assemblages métalliques hermétiques : ce dont les fabricants ont besoin

Un assemblage métallique soudé peut paraître parfait à l’extérieur et néanmoins échouer en service si le joint n’est pas étanche à l’air. Pour les carters de compresseur, les assemblages de conduites sous pression, les boîtiers d'équipement scellés et les composants de traitement des fluides, l'intégrité des soudures n'est pas simplement un problème d'apparence. Cela affecte directement les performances de fuite, la fiabilité et la question de savoir si l'assemblage fini peut être utilisé dans l'application prévue. Le soudage laser peut être une solution utile pour les fabricants qui ont besoin d’une géométrie de soudure contrôlée, d’une faible distorsion thermique et de résultats cohérents sur des assemblages métalliques appropriés.

Cependant, pour obtenir une pièce soudée étanche à l’air, il ne suffit pas de choisir une machine à souder. La conception des joints, les matériaux, l'aménagement, les paramètres de soudage, la stabilité des fixations, le redressage après soudage, l'inspection et les tests d'étanchéité doivent tous fonctionner ensemble. Pour les acheteurs OEM, le processus de fabrication derrière la soudure est souvent tout aussi important que la méthode de soudage elle-même.

Qu’est-ce qui rend un assemblage hermétique ?

L'étanchéité à l'air signifie qu'un assemblage fini empêche le gaz ou l'air de passer à travers des ouvertures involontaires dans la structure soudée. Cela semble simple, mais plusieurs problèmes de fabrication courants peuvent compromettre les performances d’étanchéité.

Les causes typiques incluent :

· Porosité à l'intérieur de la soudure

· Fissures ou fusion incomplète

· Pénétration insuffisante

· Mauvais aménagement des articulations

· Déformation excessive du soudage

· Inclusion de scories

· Paramètres de soudage incohérents

· Distorsion autour des ports, des couvercles ou des surfaces de montage

· Petits espaces créés lors de l'assemblage

Une soudure peut donc passer une inspection visuelle de base et nécessiter néanmoins des tests supplémentaires avant de pouvoir être acceptée comme composant sous pression ou scellé.

Pour les fabricants produisant des châssis de compresseurs, des boîtiers soudés sous pression, des assemblages de tuyaux et d'autres structures scellées, le processus de production doit être conçu dès le début autour de l'exigence finale d'étanchéité à l'air.

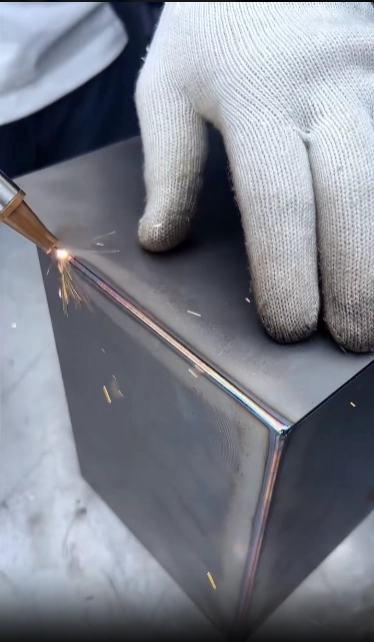

Pourquoi le soudage au laser peut convenir aux assemblages métalliques hermétiques

Le soudage au laser concentre l'énergie dans une zone relativement petite, permettant aux fabricants de créer des soudures contrôlées avec un apport thermique limité lorsque l'application et les paramètres sont appropriés.

Cela peut être particulièrement utile pour les assemblages de tôlerie où une chaleur excessive peut provoquer une déformation. Si un couvercle, une bride ou un boîtier se déforme pendant le soudage, le changement dimensionnel qui en résulte peut affecter l'assemblage ultérieur ou les surfaces d'étanchéité.

Pour les pièces métalliques de précision, le contrôle de la déformation peut réduire la quantité de correction après soudage requise.

Le soudage laser peut également être envisagé pour les assemblages où l’apparence et la consistance de la soudure sont importantes. Un processus stable peut aider à produire des soudures reproductibles le long de joints correctement conçus, ce qui est particulièrement précieux lorsque le même composant scellé est produit de manière répétée.

Cela dit, le soudage au laser ne remplace pas universellement les autres méthodes de soudage. Le choix réel doit être basé sur le matériau, l'épaisseur, la géométrie du joint, l'accessibilité, le volume de production et les performances de soudage requises.

La conception des joints précède le processus de soudage

L’une des erreurs les plus pratiques dans les assemblages soudés sous pression est de considérer le soudage comme quelque chose qui n’a lieu qu’après la conception de la pièce.

Pour les assemblages étanches à l'air, la conception des joints doit prendre en compte la manière dont la soudure sera formée, inspectée et testée.

Le joint doit fournir un accès suffisant pour le procédé de soudage sélectionné tout en conservant un aménagement approprié. Des espaces excessifs peuvent rendre plus difficile l’obtention d’une fusion cohérente. Un mauvais alignement peut également augmenter la déformation et rendre l’assemblage fini plus difficile à ramener dans les tolérances dimensionnelles.

La revue des dessins est donc une étape importante avant le démarrage de la production.

Chez Shanghai Hehua Machinery Technology Co., Ltd. , les équipes d'ingénierie peuvent examiner des dessins CAO 2D et des fichiers 3D dans des formats tels que STEP, IGS, SolidWorks et UG. Pour les pièces existantes, l'ingénierie inverse à partir d'échantillons physiques est également prise en charge.

Cela permet de prendre en compte les risques potentiels de déformation et de fissuration par soudage avant la production plutôt qu'après la fabrication d'un lot fini.

La sélection des matériaux modifie les exigences de soudage

Les exigences en matière de soudage étanche à l'air varient considérablement en fonction du matériau.

L'acier au carbone, l'acier inoxydable, l'alliage d'aluminium, l'acier galvanisé, la fonte, la fonte ductile et les alliages de cuivre ont chacun des caractéristiques thermiques et métallurgiques différentes. Le procédé de soudage, les conditions de blindage, la préparation des joints et les paramètres peuvent donc devoir être ajustés en fonction du matériau.

Les boîtiers en acier inoxydable, par exemple, peuvent être sélectionnés pour leur résistance à la corrosion et leurs surfaces propres, tandis que les cadres en acier au carbone sont souvent utilisés lorsque la résistance structurelle est la principale exigence. Les composants en aluminium peuvent offrir des avantages en termes de poids, mais nécessitent un contrôle minutieux car l'aluminium conduit la chaleur différemment de l'acier.

Shanghai Hehua Machinery Technology Co., Ltd. prend en charge le soudage de l'acier au carbone, de l'acier galvanisé, de l'acier inoxydable 304/316, de l'alliage d'aluminium, de la fonte, de la fonte ductile et de l'alliage de cuivre. Le soudage de métaux différents peut également être évalué pour des applications appropriées.

Pour les projets OEM, cette flexibilité matérielle est utile car le fournisseur peut sélectionner le processus de soudage en fonction de la pièce réelle au lieu de limiter la production à un seul matériau ou à une seule méthode de soudage.

Le soudage au laser n'est qu'une partie du processus

Bien que l'article se concentre sur le soudage laser , les assemblages étanches nécessitent souvent une combinaison de procédés de fabrication.

Selon le composant, un parcours de production complet peut inclure :

Découpage → Fabrication de montages → Soudage → Redressage → Usinage CNC → Traitement de surface → Inspection → Test d'étanchéité à l'air

Cette séquence est importante car le soudage peut modifier la géométrie d'un composant. Une bride ou une surface de montage dont les dimensions étaient correctes avant le soudage peut nécessiter un redressage ou un usinage par la suite.

Hehua fournit des services de soudage OEM et ODM intégrés couvrant le découpage, la fabrication de luminaires, le soudage, le redressage, l'usinage CNC secondaire et la finition de surface. Cette approche unique peut aider à maintenir un meilleur contrôle sur les exigences dimensionnelles entre les différentes étapes de production.

Contrôler la déformation du soudage

La déformation thermique est l’une des principales préoccupations lors de la fabrication d’assemblages étanches à l’air.

Lorsque la chaleur est inégalement concentrée sur un composant métallique, différentes zones se dilatent et se contractent à des rythmes différents. Cela peut provoquer une déformation, une distorsion angulaire ou des changements dans la position des points de montage.

Pour les assemblages étanches, ces changements dimensionnels peuvent créer des problèmes supplémentaires. Une bride déformée peut affecter les surfaces de contact. Un boîtier déformé peut rendre l'usinage ultérieur plus difficile. Une correction excessive peut également augmenter le temps de production et affecter la cohérence entre les lots.

Le contrôle pratique de la déformation commence par la séquence de soudage et la conception des montages. Cela peut également impliquer de sélectionner le procédé de soudage approprié, de contrôler l’apport de chaleur, d’optimiser la conception des joints et de planifier les opérations de redressage.

Hehua fournit une assistance en matière d'optimisation DFM de soudage et de fabrication de luminaires, avec des ingénieurs examinant les risques de déformation potentiels pendant la phase de développement du projet. Après le soudage, un redressage est disponible pour ramener les composants applicables dans la plage dimensionnelle requise.

La société spécifie des tolérances dimensionnelles globales d'environ ±0,1 à ±0,3 mm pour les composants applicables, avec une planéité contrôlée à ≤0,03 mm/100 mm après redressage.

Les tests d'étanchéité à l'air devraient faire partie du contrôle qualité

Pour les assemblages soudés sous pression, l’inspection visuelle seule ne suffit pas.

Hehua effectue des tests d'étanchéité à l'air pour les pièces sous pression et peut fournir des tests d'étanchéité à l'air et à l'eau selon les exigences du projet. Pour les soudures à pression critique, des méthodes d'inspection supplémentaires telles que les tests par magnétoscopie, les tests par ultrasons et les tests hydrostatiques sont disponibles.

Un processus de contrôle qualité typique peut inclure :

1. Inspection des matériaux entrants

2. Contrôle dimensionnel du premier article

3. Inspection du processus de soudage

4. Vérification du redressage après soudure

5. Aspect des soudures et inspection des défauts

6. CND si nécessaire

7. Test d'étanchéité à l'air ou de pression

8. Contrôle dimensionnel final

9. Préparation du rapport d'inspection

Cette approche est plus pratique pour les acheteurs OEM que de s'appuyer sur un seul contrôle visuel final, car les défauts peuvent être identifiés à différentes étapes de la production.

Pour les pièces sous pression, Hehua peut également fournir des rapports d'inspection et de test avec les expéditions, aidant ainsi les clients à maintenir la traçabilité de la production et la documentation qualité.

Quel procédé de soudage les fabricants doivent-ils utiliser ?

Les assemblages étanches ne nécessitent pas toujours une soudure laser.

Pour certains composants structurels épais, le soudage MIG/MAG peut être une solution pratique. Le soudage TIG peut être approprié lorsque le contrôle du soudage et de l’apparence de la surface est important. Le soudage par points peut être utile pour des configurations de tôle spécifiques, tandis que le soudage robotisé est avantageux pour une production standardisée en grand volume.

Les capacités de soudage de Hehua comprennent le soudage MIG/MAG CO2, le soudage à l'argon TIG/GTAW, le soudage par points, le soudage d'angle, le soudage à l'arc submergé, le brasage et le soudage automatique robotisé.

La sélection doit donc être basée sur le composant réel plutôt que sur l'hypothèse selon laquelle un procédé de soudage est toujours supérieur.

Pour un boîtier de précision mince, la priorité peut être de minimiser la déformation. Pour un châssis d’équipement lourd, la résistance structurelle et la productivité peuvent avoir plus d’importance. Pour un assemblage sous pression, l’intégrité des soudures et les tests d’étanchéité peuvent devenir les considérations dominantes.

Le traitement de surface est important après un soudage étanche à l'air

Un assemblage soudé scellé peut nécessiter une protection supplémentaire après le soudage, en particulier lorsqu'il fonctionnera à l'extérieur ou dans un environnement corrosif.

Selon l'application, le traitement après soudage peut inclure le meulage, le redressage, le grenaillage, l'oxyde noir, l'électrophorèse, le Dacromet, le revêtement en poudre, la galvanisation, l'anodisation et le polissage.

La finition de surface doit être planifiée parallèlement au soudage plutôt que traitée comme une étape finale indépendante. Un meulage excessif, par exemple, peut affecter la géométrie d'une zone de soudure, tandis qu'une mauvaise préparation de la surface peut réduire les performances du revêtement.

Pour les équipements extérieurs, la résistance à la corrosion peut être aussi importante que la qualité initiale de la soudure. Pour les boîtiers visibles, un meulage et un polissage peuvent être nécessaires pour obtenir l'apparence souhaitée.

Pourquoi l'intégration des fournisseurs est importante pour les projets OEM

Les assemblages soudés hermétiques impliquent souvent plusieurs étapes de fabrication, ce qui fait de la coordination des fournisseurs une partie importante de la gestion de projet.

Shanghai Hehua Machinery Technology Co., Ltd., créée en 2005, exploite une usine de fabrication de plus de 17 800 mètres carrés et emploie plus de 160 personnes. Ses capacités couvrent le soudage ainsi que la découpe, l'emboutissage, l'usinage CNC, le redressage, le polissage et le traitement de surface.

L'entreprise est certifiée ISO 9001, IATF 16949 et EN 15085, tandis que ses soudeurs ont obtenu la certification de qualification EN ISO 9606-1.

Pour les clients OEM étrangers, Hehua Machinery Technology Co., Ltd. et sa filiale Kunshan disposent de droits d'importation et d'exportation indépendants, prenant en charge un processus intégré de la fabrication à l'exportation.

Ceci est particulièrement utile lorsque le composant fini nécessite plus que du soudage. Au lieu de coordonner des fournisseurs distincts pour la fabrication, le soudage, l'usinage, la finition et l'inspection, les acheteurs OEM peuvent travailler avec un seul partenaire de fabrication pour l'assemblage complet.

Ce que les fabricants doivent confirmer avant de commander

Avant d'envoyer un plan pour un assemblage soudé étanche, les fabricants doivent définir clairement plusieurs points :

l Matériau : spécifiez la qualité exacte du métal et tous les certificats de matériaux requis.

l Épaisseur : Incluez l'épaisseur de chaque section soudée, en particulier lorsque différentes épaisseurs sont jointes.

l Exigences en matière de soudure : identifier les soudures critiques, les soudures visibles, les soudures continues et les zones où le soudage intermittent n'est pas acceptable.

l Exigences dimensionnelles : marquez les surfaces de montage critiques, les surfaces d'étanchéité et les tolérances après soudage.

l Exigences en matière de fuite : définissez si une méthode de test à l'air, à l'eau, hydrostatique ou autre est requise.

l Traitement de surface : Préciser la protection anticorrosion ou l'aspect requis après soudage.

l Volume de production : indiquer les exigences en matière de prototype, de petits lots ou de production en série afin que les montages et équipements de soudage appropriés puissent être pris en compte.

Ces détails permettent au fabricant de développer un plan de soudage et d’inspection plus fiable avant le début de la production.

Conclusion finale

Pour les assemblages métalliques étanches à l’air, un soudage réussi ne consiste pas seulement à produire un cordon de soudure continu. Cela nécessite une conception appropriée des joints, un contrôle des matériaux, une sélection du processus de soudage, une gestion des déformations, une inspection dimensionnelle et des tests d'étanchéité.

Le soudage au laser peut être une option efficace pour les assemblages métalliques de précision appropriés où un apport de chaleur contrôlé, une formation de soudure constante et une déformation réduite sont importants. Mais le résultat final dépend de toute la chaîne de fabrication entourant le procédé de soudage.

Avec des capacités intégrées de fabrication, de soudage, de redressage, d'usinage CNC, de traitement de surface, de CND et de test d'étanchéité à l'air, Shanghai Hehua Machinery Technology Co., Ltd. peut aider les clients OEM depuis l'examen des dessins jusqu'à la production d'assemblages soudés finis.

Pour les fabricants développant des boîtiers de compresseurs, des assemblages de conduites sous pression, des enceintes d'équipement scellées, des composants de machines ou d'autres structures métalliques étanches à l'air, la question la plus utile n'est pas simplement de savoir si le soudage au laser peut rendre le joint étanche à l'air. La meilleure question est de savoir si le fournisseur dispose des capacités d’ingénierie, de production, d’inspection et de test nécessaires pour fournir de manière cohérente un assemblage fini étanche à l’air.

Le soudage laser fait partie de cette solution, soutenu par un processus complet de soudage et de fabrication de métaux conçu autour des exigences du composant final.
