Accueil > À propos de nous > Blog > Tôle en acier inoxydable et en aluminium : explication des tolérances de découpe laser Lors de la conception de pièces métalliques pour équipements industriels, un petit écart dimensionnel peut créer des problèmes plus tard au cours de la production. Les trous peuvent ne pas s'aligner avec les points de montage, les panneaux du boîtier peuvent laisser des espaces inégaux et les pièces qui semblent acceptables individuellement peuvent ne pas s'emboîter lors de l'assemblage. Ces problèmes sont particulièrement importants lorsque vous travaillez avec des tôles en acier inoxydable et en aluminium, où les propriétés des matériaux et la géométrie des pièces peuvent influencer le résultat final.
Comprendre les facteurs à l'origine des tolérances de découpe laser aide les ingénieurs à préparer des dessins plus pratiques, à sélectionner les matériaux appropriés et à établir des exigences d'inspection réalistes avant le début de la production. Pour les acheteurs OEM, ces connaissances facilitent également la communication des attentes techniques avec un partenaire de fabrication de tôlerie.

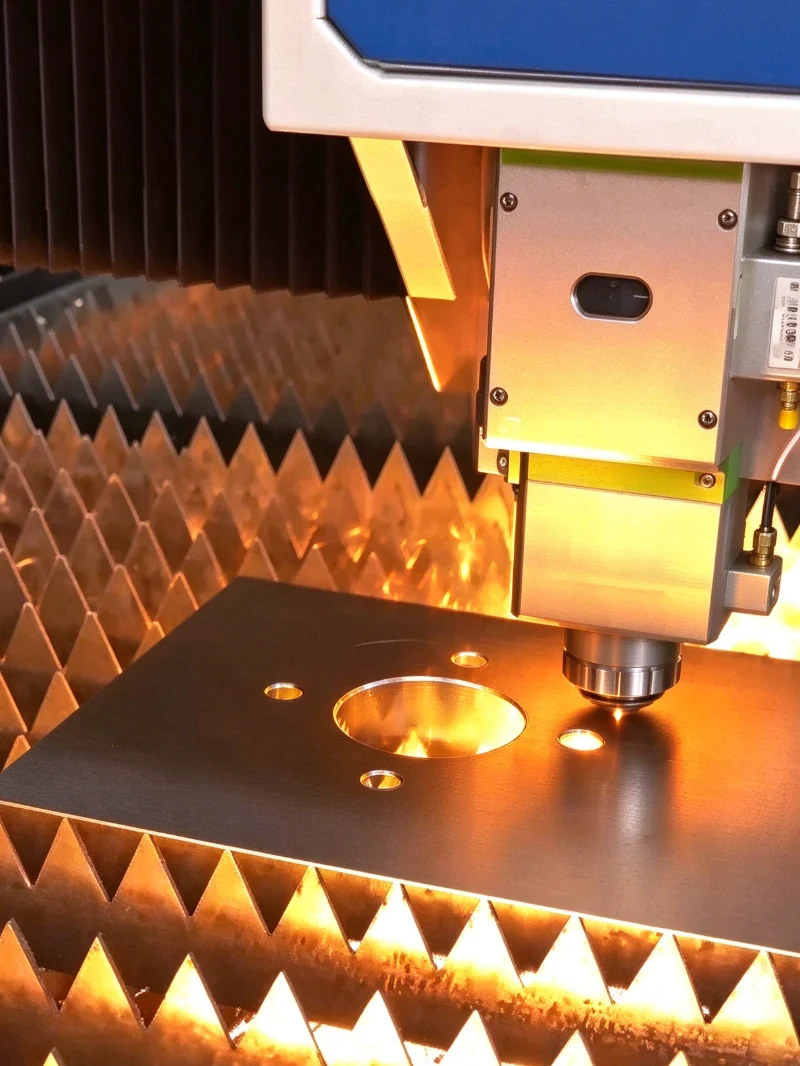

La tolérance de découpe laser fait référence à la différence autorisée entre une dimension spécifiée sur un dessin technique et la dimension réelle de la pièce finie. Il détermine dans quelle mesure un bord coupé, un trou, une fente ou un profil externe doit correspondre à la conception.
Par exemple, si un dessin spécifie une dimension de 100 mm avec une tolérance de ±0,05 mm, la dimension mesurée acceptable serait comprise entre 99,95 mm et 100,05 mm. Le caractère approprié de cette tolérance dépend de la fonction de la fonction, du matériau, de l'épaisseur de la tôle et des conditions de découpe.
Toutes les fonctionnalités ne nécessitent pas le même niveau de précision. Un trou de montage qui localise un composant critique peut nécessiter un contrôle plus strict qu'un bord externe recouvert par un autre panneau. L'application de tolérances inutilement strictes à chaque dimension peut compliquer la fabrication et l'inspection sans améliorer le produit fini.
Un dessin pratique doit identifier clairement les dimensions critiques et les distinguer des dimensions générales. Cela permet aux équipes d'ingénierie et de production de concentrer leurs ressources d'inspection sur les caractéristiques les plus importantes pour l'ajustement, le fonctionnement et l'assemblage.
L'acier inoxydable et l'aluminium sont tous deux largement utilisés dans la fabrication industrielle de tôles, mais leurs propriétés physiques entraînent des considérations de traitement différentes.
L’acier inoxydable est apprécié pour sa résistance à la corrosion, sa solidité et sa durabilité. Les qualités telles que 304 et 316 sont généralement sélectionnées pour les boîtiers d'équipement, les capots de protection et les composants exposés à des environnements d'exploitation exigeants. Lors de la découpe laser, les paramètres de découpe doivent être adaptés à la qualité et à l'épaisseur du matériau pour obtenir un bord net et des résultats dimensionnels cohérents.
L'aluminium est plus léger et offre une résistance à la corrosion et une conductivité thermique utiles. Il est souvent choisi pour les boîtiers légers, les panneaux structurels, les supports et les composants d'équipement pour lesquels la réduction de la masse est importante. Ses caractéristiques thermiques et son état de surface influencent le processus de découpe, c'est pourquoi les réglages adaptés à l'acier inoxydable ne doivent pas automatiquement être appliqués à l'aluminium.
Pour les deux matériaux, la précision ne dépend pas uniquement du laser lui-même. La planéité de la feuille, la constance de l'épaisseur, l'état du matériau, la vitesse de coupe, l'apport de chaleur, la géométrie de la pièce et la stabilité de la configuration de production peuvent tous affecter les dimensions finies.
Chez Hehua Machinery Technology (Kunshan) Co., Ltd., la sélection des matériaux et les exigences de dessin sont considérées comme faisant partie du processus plus large de fabrication de la tôle. Faire correspondre la méthode de découpe à la conception du matériau et des composants permet d'établir un point de départ plus fiable pour le pliage, le soudage et l'assemblage ultérieurs.
L'épaisseur de la feuille est l'un des premiers facteurs que les ingénieurs doivent prendre en compte lors de la définition des exigences en matière de découpe laser. Les capacités de traitement de la tôle de Hehua couvrent des épaisseurs de 0,5 mm à 12 mm, y compris l'acier laminé à froid, l'acier galvanisé, l'acier inoxydable et la tôle d'aluminium.
Cependant, une plage d'épaisseurs traitables ne signifie pas que chaque pièce comprise dans cette plage atteindra la même tolérance. Les feuilles minces peuvent être plus susceptibles de bouger ou de se déformer lors de la manipulation, tandis que les feuilles plus épaisses peuvent nécessiter différents paramètres de coupe pour maintenir la qualité des bords et la cohérence dimensionnelle.
La géométrie des pièces compte également. Les composants longs et étroits, les trous rapprochés, les petites fentes, les coins internes pointus et les profils complexes peuvent présenter des défis différents de ceux des simples panneaux rectangulaires. Les éléments rapprochés peuvent être affectés par l’accumulation de chaleur, tandis que les sections étroites peuvent être plus sensibles à la déformation.
Lors de la préparation d'un dessin, les ingénieurs doivent tenir compte de la relation entre l'épaisseur de la tôle et la taille des éléments. Les diamètres des trous, les largeurs des fentes, les rayons des coins et les distances entre les éléments adjacents doivent être examinés par rapport au processus de fabrication prévu plutôt que spécifiés indépendamment.
Pour les pièces complexes, une revue technique avant la production peut identifier les problèmes potentiels de découpe et de formage. Ajuster la position ou la géométrie d'un élément au stade de la conception peut s'avérer plus efficace que d'essayer de corriger un problème dimensionnel une fois les pièces fabriquées.
La capacité de tolérance dimensionnelle de découpe laser déclarée par Hehua est de ±0,03 à ±0,05 mm, en fonction du composant et des conditions de traitement applicables. Cela fournit une référence utile pour les projets nécessitant un contrôle dimensionnel étroit.
La tolérance finale doit néanmoins être confirmée pour le dessin lui-même. Le type de matériau, l'épaisseur, la taille globale de la pièce, la complexité du contour, l'emplacement des caractéristiques et la méthode d'inspection peuvent influencer la faisabilité d'une exigence particulière.
Il est également important de distinguer les tolérances de découpe laser des tolérances d’un assemblage fabriqué complet. Un panneau plat peut atteindre ses dimensions spécifiées après la découpe, mais le pliage, le soudage et l'assemblage ultérieurs peuvent introduire des variations dimensionnelles supplémentaires.
Par exemple, un boîtier d'équipement peut contenir plusieurs trous de montage et brides pliées. Les positions des trous doivent s'aligner avec les composants d'accouplement, tandis que les angles des brides et les dimensions hors tout doivent rester conformes aux exigences d'assemblage. Le respect de la tolérance de coupe ne garantit pas à lui seul que le boîtier complet s'adaptera correctement.
C'est pourquoi la planification des tolérances doit prendre en compte la séquence complète de fabrication. Pour les pièces nécessitant plusieurs opérations, la revue des dessins doit identifier les interfaces critiques et établir comment chaque processus contribue aux dimensions finales.
L'inspection vérifie si la pièce finie répond aux exigences définies sur le dessin technique. La méthode appropriée dépend de la taille du composant, de la complexité de sa géométrie et de l'importance des dimensions vérifiées.
Les activités d'inspection courantes pour les pièces en tôle découpées au laser comprennent :
l Vérification des dimensions extérieures et de la longueur ou de la largeur hors tout par rapport au dessin.
l Mesurer les diamètres de trous, les largeurs de fentes et les distances entre les éléments critiques.
l Examen des bords coupés pour déceler les bavures, les irrégularités et les défauts visibles.
l Vérifier l'épaisseur du matériau et confirmer que le matériau fourni correspond à la qualité spécifiée.
l Revoir les dimensions critiques après le pliage ou d'autres opérations lorsqu'elles affectent l'assemblage final.
Pour les composants complexes, l’inspection par machine à mesurer tridimensionnelle (MMT) peut aider à vérifier plusieurs dimensions par rapport au dessin technique. L'inspection du premier article est particulièrement utile lors de l'introduction d'une nouvelle pièce ou de la modification de sa conception, car elle permet à l'équipe d'identifier les problèmes dimensionnels avant de procéder à une production plus importante.
Le processus de contrôle qualité de la tôle de Hehua comprend l'inspection dimensionnelle du premier article, les contrôles en cours de processus et l'inspection des principales dimensions de pliage. Les rapports de dimensions et les enregistrements d'inspection d'apparence peuvent prendre en charge les exigences d'acceptation des clients.
Le plan d'inspection doit être convenu avant la production, en particulier pour les pièces présentant des tolérances serrées ou des interfaces d'assemblage exigeantes. Des exigences claires réduisent l'incertitude quant à la manière dont les dimensions seront mesurées et aux résultats qui détermineront l'acceptation.
La découpe laser n'est souvent que la première étape dans la production d'un composant en tôle fini. Après la découpe, les pièces peuvent subir un pliage, un emboutissage, un rivetage, un soudage, un ébavurage et un traitement de surface CNC avant l'assemblage final.
Chaque opération peut affecter les dimensions ou l'apparence. La flexion introduit un retour élastique, qui peut influencer les angles des brides et les dimensions globales. Le soudage peut provoquer une déformation thermique localisée, en particulier lorsque plusieurs composants sont assemblés dans une enceinte ou un assemblage structurel. La finition de surface peut également affecter l'apparence, la couverture des bords ou l'ajustement de composants étroitement assortis.
Pour cette raison, les dimensions critiques doivent être évaluées dans le contexte de la pièce finie plutôt qu'au seul stade de la découpe. Un trou de montage situé à proximité d'un coude, par exemple, peut nécessiter une attention particulière car l'opération de pliage peut affecter la géométrie environnante.
Hehua prend en charge la fabrication intégrée de tôles, y compris la découpe laser, le pliage CNC, le rivetage, le soudage, l'assemblage et les traitements de surface tels que le revêtement en poudre, le brossage et l'anodisation. La coordination de ces opérations permet de maintenir les exigences de fabrication alignées tout au long du processus de production.
Lorsqu'ils demandent un devis, les acheteurs doivent fournir les derniers dessins techniques, identifier les dimensions critiques, spécifier le matériau et l'épaisseur, et décrire toute finition de surface ou exigence d'assemblage. Les fichiers tridimensionnels aux formats STEP ou IGES peuvent également aider les ingénieurs à comprendre des géométries complexes et à examiner les problèmes de fabrication potentiels.
Un dessin clair donne au fabricant une base pratique pour évaluer la faisabilité, planifier la production et inspecter les pièces finies. Avant de publier une conception, les ingénieurs doivent vérifier que la qualité et l'épaisseur du matériau sont spécifiées, que les dimensions critiques sont clairement identifiées et que les tolérances requises reflètent les besoins fonctionnels réels.
Il est également important de considérer la manière dont la pièce sera assemblée. Les interfaces de montage, les panneaux d'accouplement, les emplacements des fixations et les positions de pliage doivent être examinés ensemble. Lorsque plusieurs pièces forment un assemblage plus grand, la vérification des relations entre les composants individuels peut éviter des problèmes qui ne seraient pas apparents en inspectant chaque pièce séparément.
Pour les nouveaux projets, la production de prototypes offre la possibilité de vérifier les dimensions et l'ajustement de l'assemblage avant de s'engager dans un lot plus important. Tout changement identifié au cours de cette étape peut être incorporé dans les dessins et le plan de fabrication, réduisant ainsi le risque d'ajustements répétés lors de la production en série.
Hehua Machinery Technology (Kunshan) Co., Ltd. fournit des services de fabrication de tôles pour les machines industrielles, les composants automobiles, le transport ferroviaire, l'aérospatiale, les nouveaux équipements énergétiques et d'autres applications de fabrication haut de gamme. Soutenue par une équipe technique professionnelle et des systèmes de gestion de la qualité certifiés, l'entreprise travaille avec ses clients sur la révision des dessins, la fabrication des composants, l'inspection dimensionnelle et les exigences de production intégrées.
La sélection de la bonne tolérance commence par comprendre comment un composant fonctionnera, quelles dimensions sont critiques et comment le matériau et les opérations de fabrication ultérieures peuvent affecter le résultat final. Les pièces en acier inoxydable et en aluminium doivent être évaluées en fonction de leur géométrie réelle et de leurs conditions de production plutôt que de se fier à un seul chiffre de tolérance pour chaque application.
Pour les projets impliquant des boîtiers personnalisés, des supports de montage, des boîtiers de protection ou des composants en tôle de précision, la découpe laser peut fournir les profils initiaux nécessaires à un processus de fabrication coordonné. Le partage de vos dessins, spécifications des matériaux, exigences d'épaisseur et dimensions critiques permet à l'équipe de fabrication d'évaluer la faisabilité et de recommander une approche de production appropriée.
Grâce au traitement intégré de la tôle et au contrôle qualité dimensionnel, Hehua Machinery Technology (Kunshan) Co., Ltd. accompagne ses clients depuis le développement de prototypes jusqu'à la production par lots, en les aidant à aligner la précision de coupe sur les exigences du composant fini.
