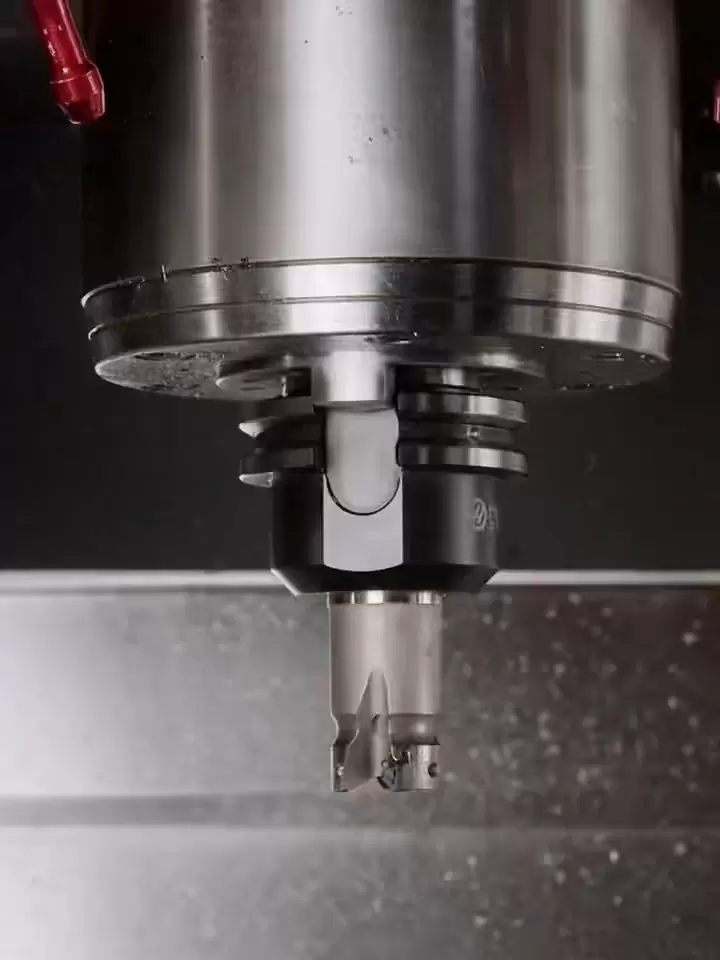

Services de fraisage

1、Introduction au processus | Que peut résoudre le fraisage CNC pour vous ?

Surface complexe 3D : liaison 3-5 axes pour un serrage unique pour compléter le traitement multi-facettes, éliminant les erreurs de retournement manuel
Positionnement de haute précision : répétabilité de ± 0,01 mm, position du trou, cavité, filetage peuvent être directement assemblés
Traitement des matériaux durs : fraisage à grande vitesse en CBN trempé HRC52, remplaçant le meulage traditionnel, économisant 30 % des heures de travail
Effet miroir : Ra ≤ 0,4 µm trajectoire de lame haute brillance, aucun post-traitement requis pour les pièces extérieures.
livraison rapide par lots : changement d'outil automatique 24 heures sur 24 + mesure en ligne, à partir de 1 pièce, expédiée sous 48 heures

2、Capacités

Article	Spécification
Taille d'usinage maximale	3200×1600×800 mm (Portique) / 1200×600×700 mm (Vertical)
Précision d'usinage	±0,01 mm/IT6-IT7
Rugosité de la surface	Ra 0,4-1,6 µm (en fonction du matériau)
Gamme de matériaux	Aluminium, acier, acier inoxydable, titane, cuivre, plastiques techniques, matériaux composites
Capacité du lot	1 à 10 000 pièces/lot, changement < 15 min

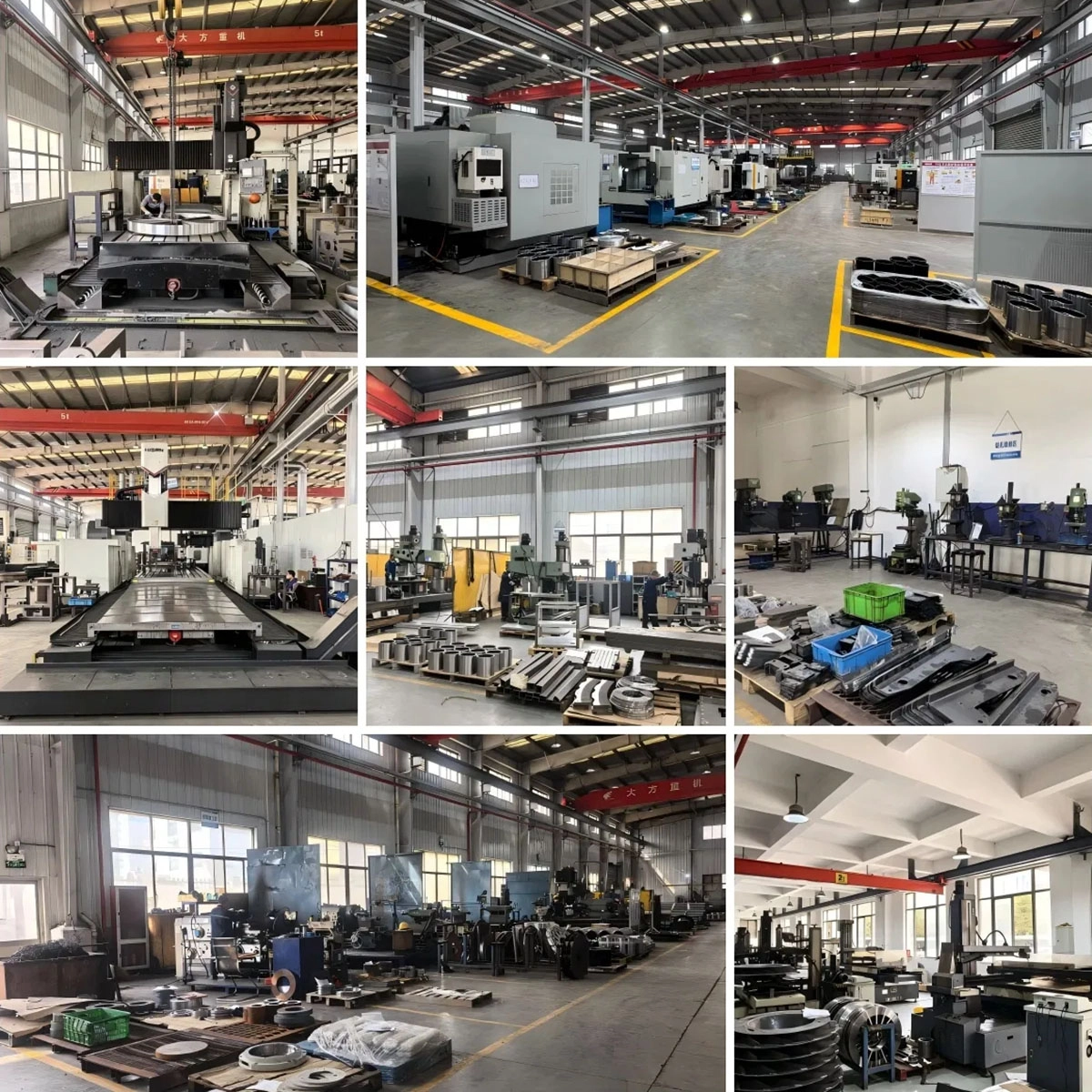

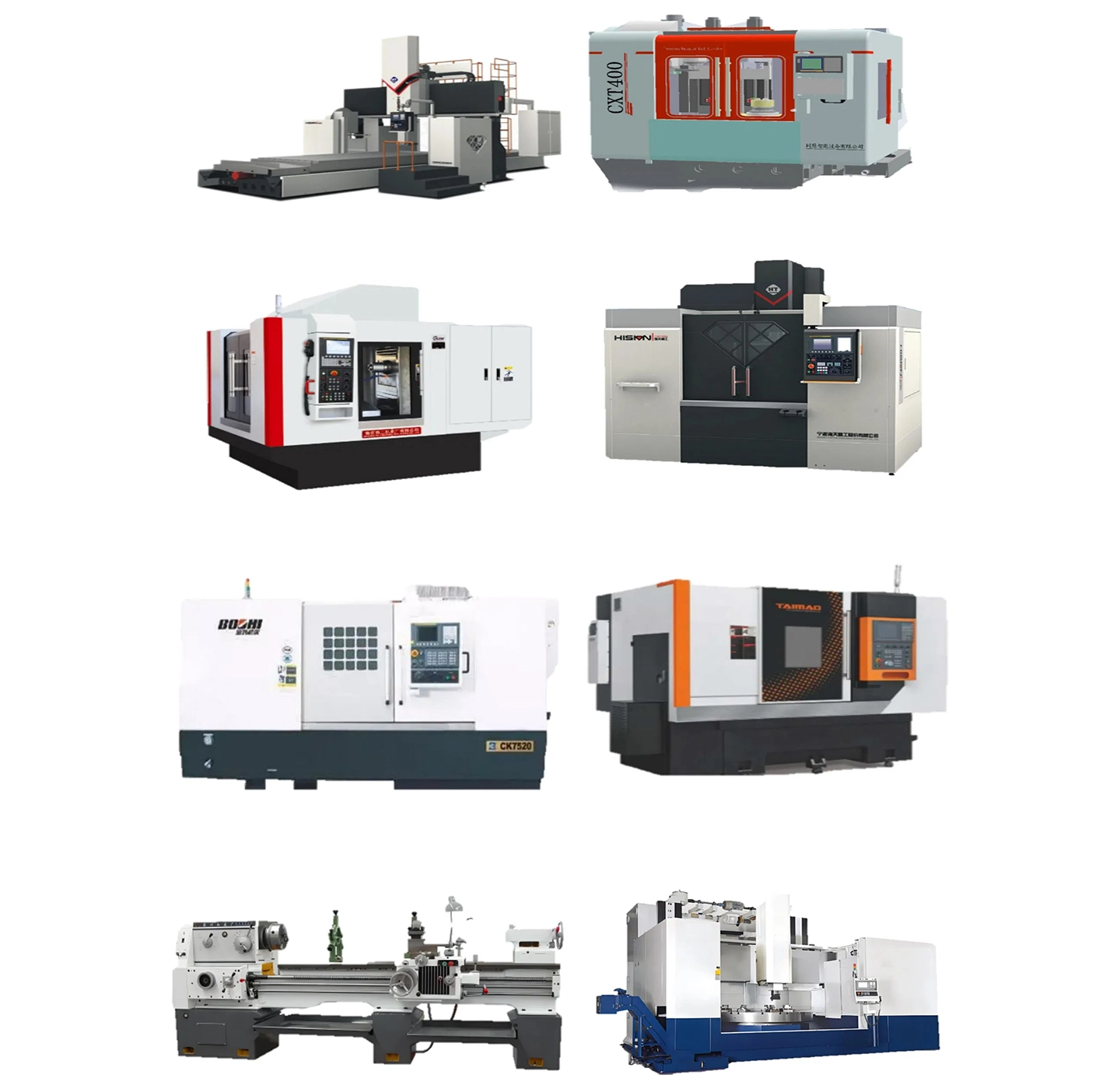

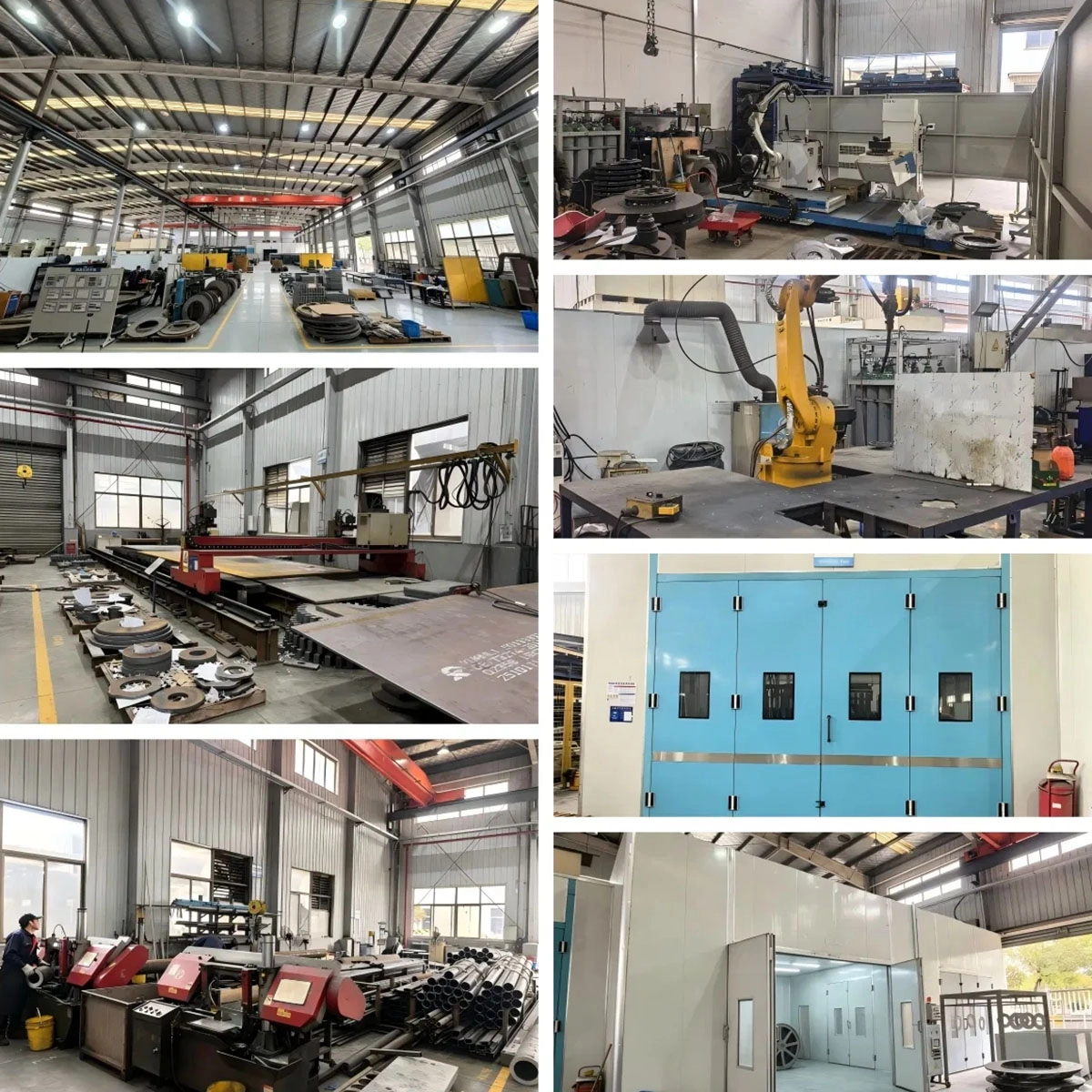

3、Notre équipement

Centre d'usinage Longmen GMC-3016

Course : 3 200 × 1 600 × 800 mm, BT50 22 kW
Convient au fraisage multiface de grands carters de moteur et de bancs de machines-outils

Centre d'usinage vertical Mazak VCN-700L × 3

Course : 1 200 × 700 × 600 mm, entraînement direct 12 000 tr/min
Traitement de l'aluminium à grande vitesse, formation unique d'une rainure en forme de T/nervure de dissipation thermique

Centre d'usinage horizontal Doosan DHM 6300

Double plateau 630 × 630 mm, plateau tournant CNC 0,001 °
Traitement sur quatre faces de pièces de type boîte, avec une précision de répétabilité de ± 0,005 mm

Centre d'usinage à liaison 5 axes Haas UMC-750

Course : 750 × 500 × 500 mm, ± 120 ° axe B
La roue, la cavité profonde du moule et la surface irrégulière du carter du moteur WEG sont réalisées en une seule fois

4、Études de cas de fraisage | Cas de candidature

Cas 1 | Carter du moteur Wangao WEG (base de machine 132-315)

Matériau : aluminium moulé sous pression ADC12.

Contenu de traitement : nervures de dissipation thermique, chambres de roulement, surfaces de bride, trous d'anneau de levage

Difficulté : dissipateur thermique 360° épaisseur 2 mm, coaxialité ≤ 0,01 mm

Solution : liaison 5 axes UMC-750, méthode à trois couteaux grossière, semi-fine, fine, compensation de sonde en ligne

Résultat : Temps de traitement de 18 minutes par pièce, aucune déformation du dissipateur thermique, fourniture annuelle de 120 000 jeux de 0PPM

Cas 2 | Siège commun de robot industriel

Matériau : 42CrMo trempé et revenu HRC32

Caractéristiques : Position du trou croisé, cavité profonde, paroi fine 0,8 mm

Résultat : précision de positionnement de 0,02 mm, remplacée par une rectification dure en CBN, économisant 30 % des heures de travail

Cas 3 | Chambre de filtre 5G

Matériau : aluminium 6061-T6

Caractéristiques : cavité profonde 20 mm, épaisseur de nervure 0,5 mm, filetages M2-M6, un total de 120

Résultat : La planéité de la cavité est de 0,03 mm, la position du filetage est de 0,02 mm et la production mensuelle est de 50 000 pièces

5、 Qualité et livraison

Norme de tolérance de précision ISO 2768-f
Rapport de trois coordonnées du premier article pour chaque lot + inspection à 10 %
Tête de mesure en ligne : compensation de taille en temps réel, CPK≥ 1,67
Livraison en 48 heures : changement d'outil automatique + système à deux équipes 24 heures sur 24, les commandes urgentes nécessitent 1 jour pour la production d'échantillons

FAQ HEHUA

Fiabilité de confiance

Des années d'expérience en exportation vers les marchés mondiaux, prouvant notre fiabilité en matière de qualité, de logistique et de conformité.

Une gestion de la qualité certifiée et une production standardisée garantissent des résultats fiables et reproductibles pour chaque commande.

Quelles tolérances pouvez-vous atteindre ?

Notre tolérance standard pour l'usinage CNC est DIN-2768-1-f (fine) ou +/-0,01 mm. Pour les exigences de haute précision, nous pouvons atteindre des tolérances aussi strictes que +/-0,005 mm en fonction de la géométrie et du matériau.

Quelles finitions de surface proposez-vous ?

Nous fournissons des services de traitement de surface à guichet unique, notamment : Tous usinés (ébavurés), sablage, anodisation (type ll, type III), polissage, polissage miroir, revêtement en poudre, peinture, gravure au laser (logo/texte).

En combien de temps puis-je obtenir un devis ?

Envoyez-nous vos fichiers 3D (STEP/IGES) et dessins 2D (PDF). Notre équipe d'ingénierie les analysera et fournira un devis détaillé dans un délai de 6 à 12 heures.

Quel est votre délai de livraison habituel ?

Prototypes : 3 à 7 jours Production 10 à 20 jours Nous proposons également un service accéléré pour les projets urgents.

Fournissez-vous des échantillons avant la production en série ?

Oui, nous recommandons toujours de réaliser un échantillon de pré-production pour approbation. Nous vous enverrons des photos/vidéos ou vous enverrons l’échantillon physique pour vérification avant d’exécuter le lot complet.

Que faire si les pièces ne répondent pas aux spécifications ?

Nous avons une politique stricte de contrôle de qualité. Si les pièces ne répondent pas aux spécifications du dessin, nous les refabriquerons gratuitement ou vous rembourserons intégralement. Nous garantissons notre qualité à 100 %.

Quels matériaux peut-on usiner ?

Nous travaillons avec une large gamme de matériaux, notamment : Métaux, Aluminium (6061, 7075), Acier inoxydable (303, 304, 316), Laiton, Cuivre, Titane. Plastiques : ABS, POM(Delrin), PEEK, Nylon, Polycarbonate. Si vous avez besoin d'un matériel spécial, faites-le nous savoir.

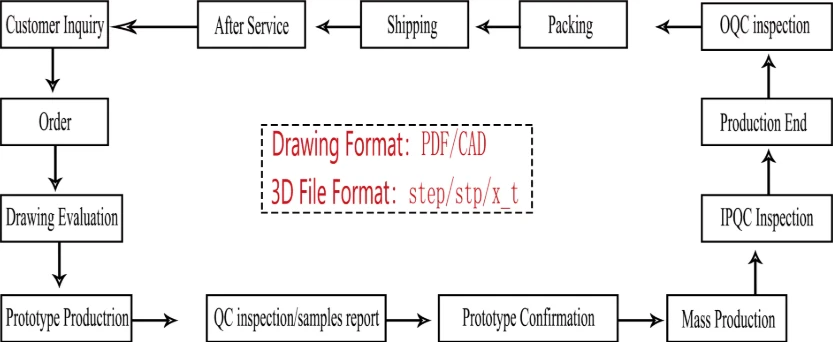

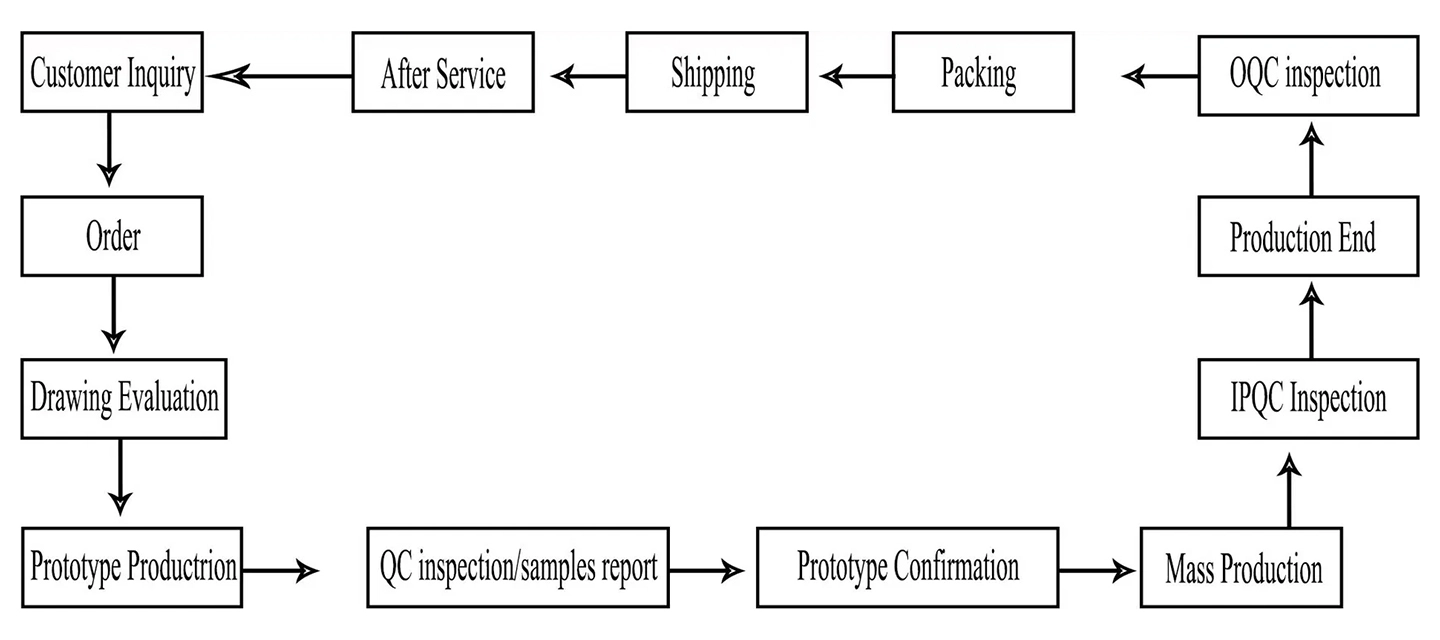

Processus de personnalisation
