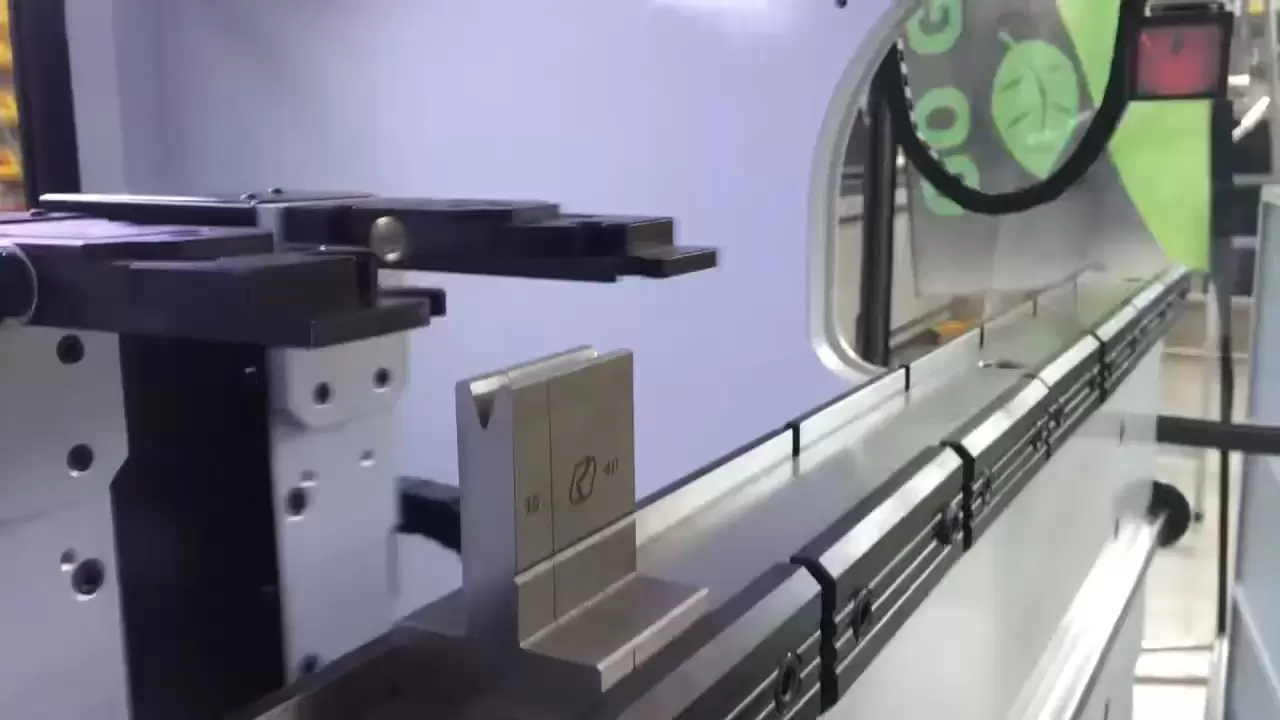

Pliage

1、Introduction au processus | Que résout la machine à cintrer ?

Moulage unique : pliez la tôle dans n'importe quelle section transversale bidimensionnelle, éliminant ainsi le besoin d'épissure et de traitement secondaire.
Angle de haute précision : matériau de butée arrière CNC + règle de grille, précision de répétition ± 0,1 °, répondant aux exigences d'assemblage sans inspection.
Petit rayon de courbure : R intérieur minimum de 0,2 mm, adapté aux panneaux d'appareils électroménagers à bords tranchants et aux châssis de précision.
Longue rectitude : poutre intégrale de 6 mètres, rectitude totale ≤ 0,3 mm/1000 mm, convient aux cabines d'ascenseur et aux panneaux latéraux de voiture.
Polygones complexes : pliages multiples et changement de moule automatique, permettant de réaliser en une seule fois des formes de boîte, de disque, de C et de Z

2、Capacités

Article	Paramètre
Longueur de flexion maximale	50 mm – 6 100 mm (avec option d’alimentation automatique)
Force de flexion maximale	40 tonnes – 2200 tonnes
Plage d'épaisseur de feuille	0,3 mm – 25 mm (acier au carbone) / 0,3 mm – 20 mm (acier inoxydable) / 0,5 mm – 30 mm (aluminium)
Plage d'angle de pliage	0 – 180° (y compris les angles négatifs)
Course de la jauge arrière	X 1 000 mm × R 250 mm × Z 300 mm (7 axes en option)
Précision de répétition d'angle	±0,1°

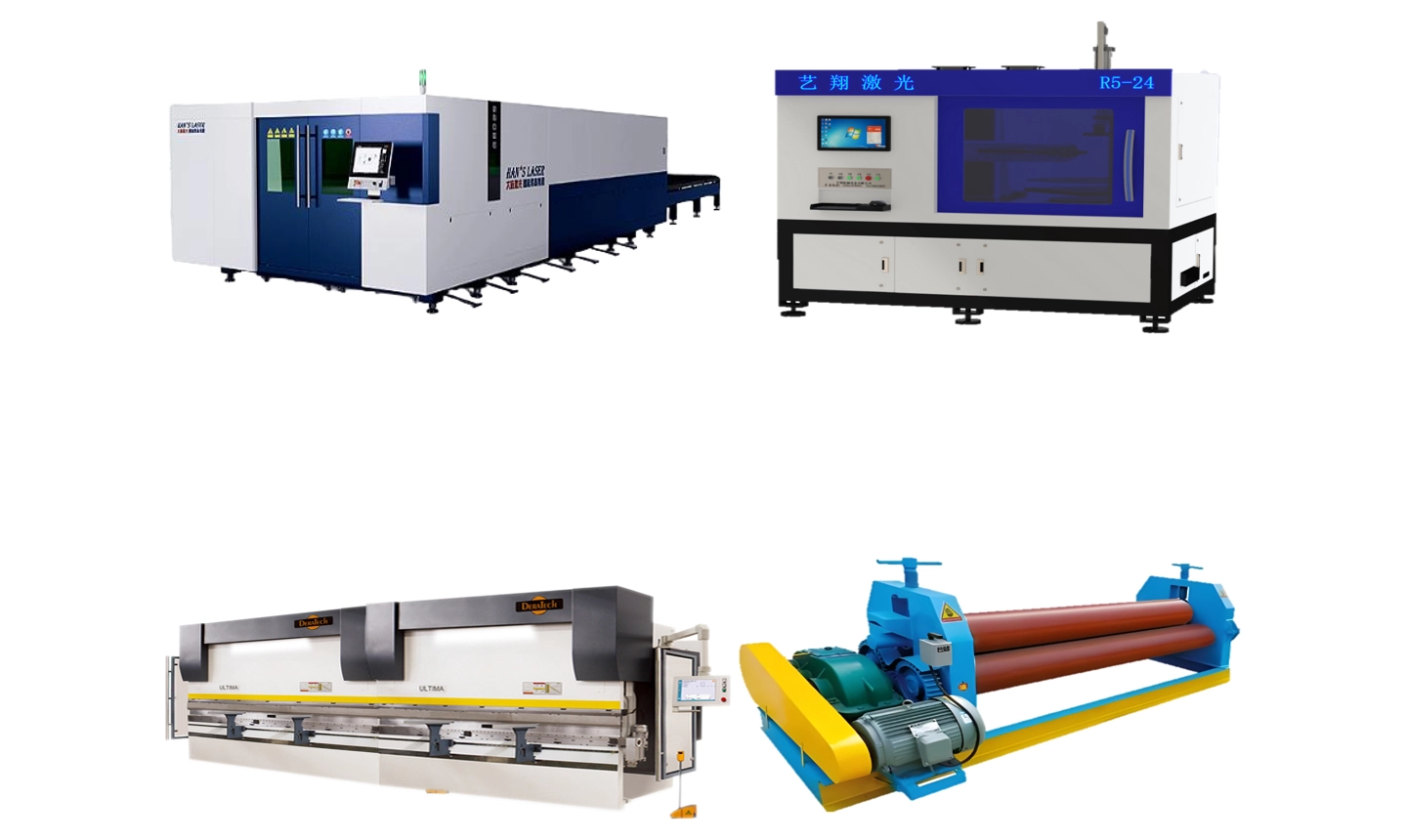

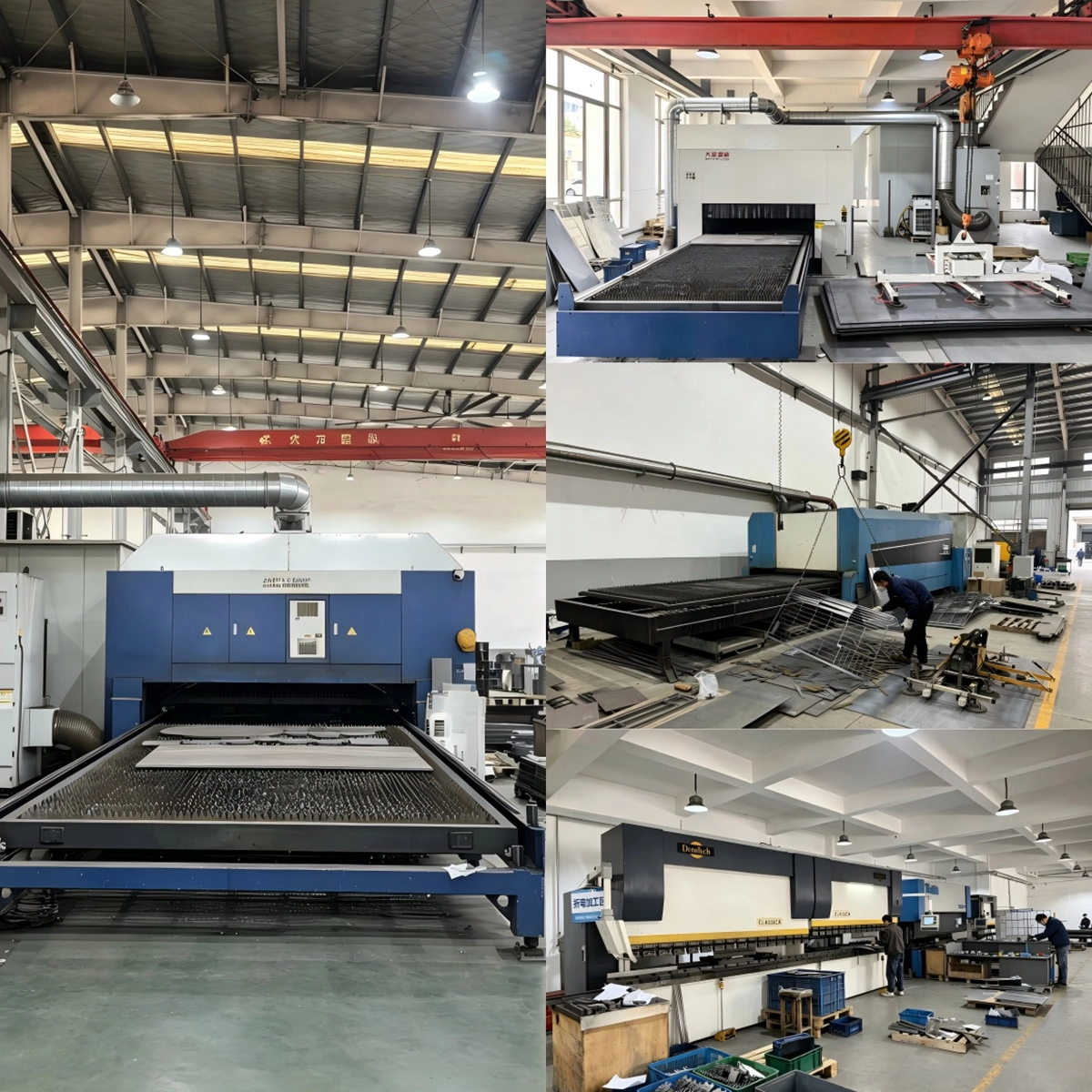

3、Notre équipement

TruBend 5170

170 tonnes x 3 100 mm, CNC 4 axes, hydraulique haute vitesse 200 mm/s
Convient à la production par lots à grande vitesse de plaques minces de 1 à 3 mm, préféré dans l'industrie de l'électroménager

TruBend 5230

230 tonnes x 4100 mm, correction en temps réel de l'angle 6 axes + ACB
Plaque de 3 à 8 mm d'épaisseur moyenne, angle en boucle fermée ± 0,1 °

DBT PPEB 2200/6100

2200 tonnes x 6100 mm, CNC 8 axes, moules supérieurs et inférieurs segmentés
Plaque épaisse Plaque d'acier marin de 20 mm × 6 m formée en une seule fois

Cintreuse servoélectrique HFE-M 100-3100

100 tonnes x 3 100 mm, entraîné par un servomoteur, réduisant la consommation d'énergie de 35 %
Coque de miroir en acier inoxydable de 0,3 à 2 mm, pas de taches d'huile, aucun nettoyage requis

4、Études de cas de pliage | Études de cas de pliage

Cas 1 | Plaque inférieure du boîtier de batterie New Energy

Matériau : aluminium 3003-H14 de 2 mm

Forme : En forme de boîte 420 × 320 × 45 mm, 12 coudes

Défi : R intérieur 0,8 mm, tolérance dimensionnelle ± 0,1 mm

Solution : TruBend 5170+film sans couture+librairie de changement de moule automatique, 30 secondes/pièce

Résultat : le premier taux de réussite est de 99,2 % et la capacité de production quotidienne est de 1 200 pièces.

Cas 2 | Panneau mural de voiture d'ascenseur

Matériau : plaque brossée en acier inoxydable 304 de 1,5 mm.

Longueur : 5300 mm hors tout plié, hauteur 2200 mm

Difficulté : rectitude sur toute la longueur ≤ 0,3 mm, pas de rayures de tréfilage sur la surface

Solution : Machine LVD de 6 mètres + moule inférieur en polyuréthane + découpe par ventouse sous vide

Résultat : L'erreur diagonale du panneau mural est ≤ 0,5 mm et il est directement introduit dans la chaîne de montage

Cas 3 | Poutre de camion à plaques épaisses

Matériau : plaque laminée à chaud Q355B de 16 mm

Angle : 90° angle obtus 88° (compensation du rebond)

Longueur : 5700 mm, plié deux fois

Solution : Moule segmenté de 2 200 tonnes + retour d'angle en temps réel ACB

Résultat : Rebond stable à ± 0,3°, éliminant le besoin d'étalonnage de la flamme secondaire

5、 Moule et automatisation

Plus de 800 moules supérieurs/inférieurs standards en stock, couvrant les angles vifs, les cols de cygne, les formes de boîtes et les arcs
Entrepôt de changement de moule automatique (ATC) d'une capacité de 5 tonnes et un temps de changement de moule inférieur à 90 secondes
Unité de pliage robotisée : cintreuse + robot 6 axes + alignement visuel, fonctionnement sans personnel 24 heures sur 24
Logiciel de programmation hors ligne : BySoft 7/TruTops Bend, simulation de collision 3D, temps d'ajustement de la première pièce réduit de 70 %

6、Qualité et traçabilité

Norme de précision de pliage ISO 9013, niveau de tolérance d'angle 1
Premier rapport de coordonnées de l'article trois pour chaque lot + échantillonnage de lots
Traçabilité par code QR à 10 % : numéro de four de matériau + numéro de moule + paramètres de pliage + inspecteur
Intégrer avec MES pour télécharger des données de force de pliage, d'angle et de taille en temps réel

FAQ HEHUA

Fiabilité de confiance

Des années d'expérience en exportation vers les marchés mondiaux, prouvant notre fiabilité en matière de qualité, de logistique et de conformité.

Une gestion de la qualité certifiée et une production standardisée garantissent des résultats fiables et reproductibles pour chaque commande.

Quelles tolérances pouvez-vous atteindre ?

Notre tolérance standard pour l'usinage CNC est DIN-2768-1-f (fine) ou +/-0,01 mm. Pour les exigences de haute précision, nous pouvons atteindre des tolérances aussi strictes que +/-0,005 mm en fonction de la géométrie et du matériau.

Quelles finitions de surface proposez-vous ?

Nous fournissons des services de traitement de surface à guichet unique, notamment : Tous usinés (ébavurés), sablage, anodisation (type ll, type III), polissage, polissage miroir, revêtement en poudre, peinture, gravure au laser (logo/texte).

En combien de temps puis-je obtenir un devis ?

Envoyez-nous vos fichiers 3D (STEP/IGES) et dessins 2D (PDF). Notre équipe d'ingénierie les analysera et fournira un devis détaillé dans un délai de 6 à 12 heures.

Quel est votre délai de livraison habituel ?

Prototypes : 3 à 7 jours Production 10 à 20 jours Nous proposons également un service accéléré pour les projets urgents.

Fournissez-vous des échantillons avant la production en série ?

Oui, nous recommandons toujours de réaliser un échantillon de pré-production pour approbation. Nous vous enverrons des photos/vidéos ou vous enverrons l’échantillon physique pour vérification avant d’exécuter le lot complet.

Que faire si les pièces ne répondent pas aux spécifications ?

Nous avons une politique stricte de contrôle de qualité. Si les pièces ne répondent pas aux spécifications du dessin, nous les refabriquerons gratuitement ou vous rembourserons intégralement. Nous garantissons notre qualité à 100 %.

Quels matériaux peut-on usiner ?

Nous travaillons avec une large gamme de matériaux, notamment : Métaux, Aluminium (6061, 7075), Acier inoxydable (303, 304, 316), Laiton, Cuivre, Titane. Plastiques : ABS, POM(Delrin), PEEK, Nylon, Polycarbonate. Si vous avez besoin d'un matériel spécial, faites-le nous savoir.
