Boîte électrique de grue

Notre coopération avec Manitowoc démontre nos capacités de fabrication de précision dans le domaine des équipements de grue et des solutions de boîtiers électriques.

Manitowoc est un fabricant mondialement reconnu d'équipements de levage et de grue, avec son portefeuille de produits couvrant une large gamme de grues à tour et d'autres solutions de levage. L' Igo M 24-19 est l'un de ses modèles de grues à montage automatique, conçu pour des applications telles que la construction et la rénovation. Dans le cadre de cette coopération, Hehua Machinery Technology (Kunshan) Co., Ltd. a fourni un support de fabrication personnalisé pour un boîtier électrique clé utilisé dans le système de grue.

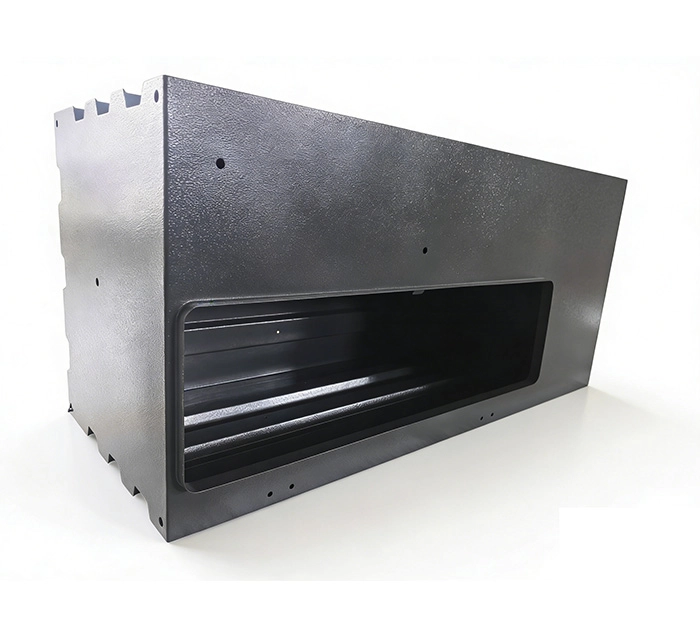

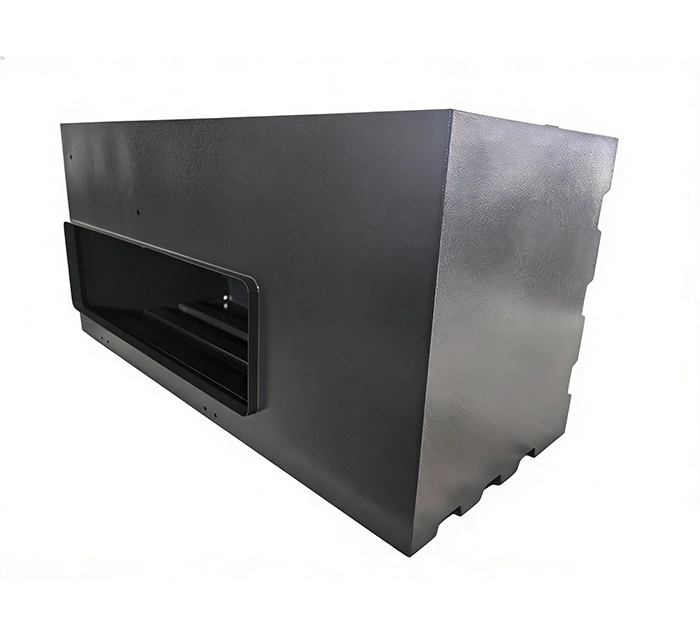

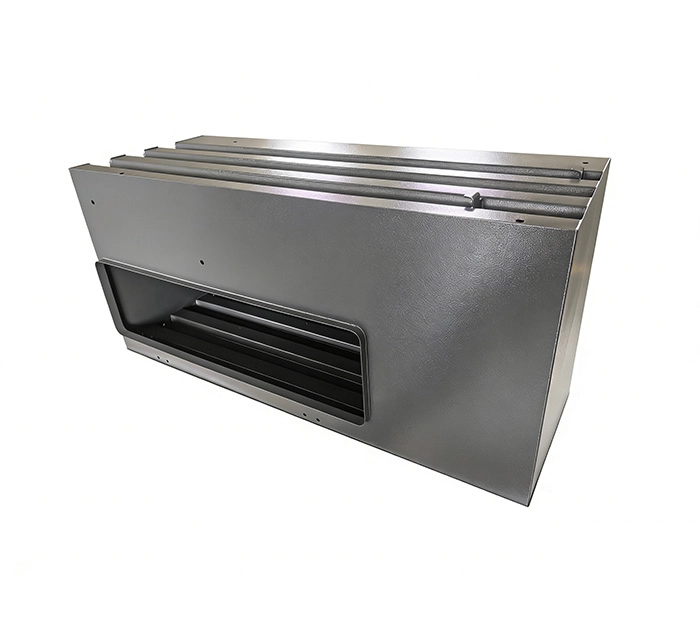

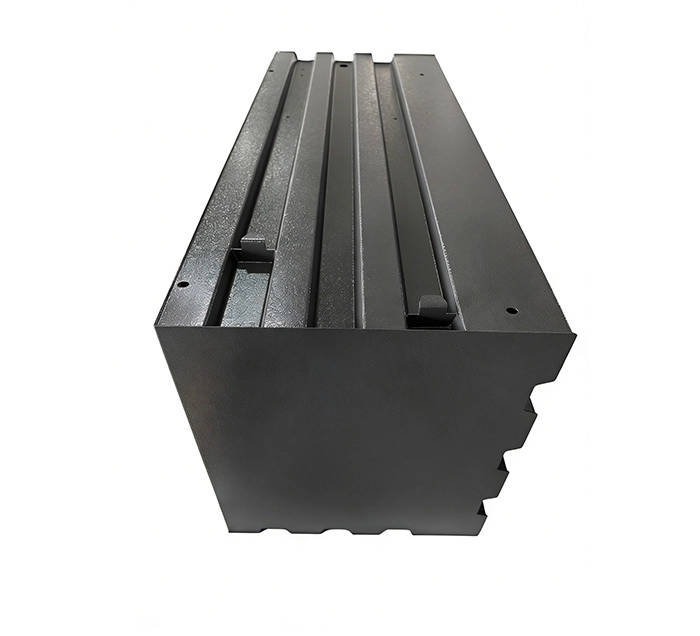

Le produit spécifique est un boîtier électrique de grue – IGO M24-19 CC , avec une taille globale de 1 275 × 1 070 × 450 mm et un poids partiel d'environ 28 kg . La structure principale est fabriquée en acier inoxydable 304L , offrant une excellente résistance à la corrosion et une durabilité structurelle pour les applications industrielles exigeantes.

Pour améliorer encore la résistance à la corrosion, tous les petits composants, y compris les charnières, les vis et autres matériels , sont fabriqués en acier inoxydable 316L ou en matériaux offrant une meilleure résistance à la corrosion , à l'exception des goujons. Cette sélection de matériaux permet de garantir des performances fiables et une durabilité à long terme du boîtier électrique pendant sa durée de vie.

Le processus de fabrication commence par la découpe au laser de la tôle d'acier inoxydable selon les dimensions requises et les spécifications de conception. Les composants coupés sont ensuite formés par pliage pour obtenir la géométrie structurelle requise. Une fois les composants individuels préparés, le soudage et l’assemblage sont effectués pour compléter la structure principale de l’enceinte et garantir une intégration précise des différents composants.

Une attention particulière est accordée à la précision dimensionnelle, à la qualité du soudage, à l’alignement structurel et à la précision de l’assemblage tout au long du processus de fabrication. Pour un grand boîtier électrique utilisé sur un équipement de grue, un positionnement précis des panneaux, portes, charnières, fixations et autres composants structurels est essentiel pour garantir une installation fluide et un fonctionnement fiable.

Après fabrication et assemblage, le boîtier électrique subit un processus dédié de peinture et de traitement de surface . L'extérieur est traité avec une couche primaire suivie d'une finition texturée gris RAL 7024 sur les surfaces intérieures et extérieures. Le revêtement offre une protection de surface supplémentaire tout en donnant au boîtier fini un aspect industriel cohérent et durable.

La combinaison de l' acier inoxydable 304L pour la structure principale et de l'acier inoxydable 316L ou de matériaux plus résistants à la corrosion pour les petits composants reflète les exigences strictes du projet en matière de performances des matériaux et de protection contre la corrosion. Ceci est particulièrement important pour les équipements de grue qui peuvent être exposés à différents environnements de travail industriels et extérieurs.

En tant que partenaire de fabrication de précision, Hehua Machinery Technology (Kunshan) Co., Ltd. intègre des capacités de découpe laser, de pliage, de soudage, d'assemblage et de peinture pour fournir des solutions de fabrication complètes pour les boîtiers électriques personnalisés et les composants d'équipements industriels. De la sélection des matériaux et de la fabrication de précision au traitement de surface final et à l'assemblage, chaque étape est soigneusement contrôlée pour répondre aux exigences techniques et de qualité du client.

Cette coopération fructueuse avec Manitowoc démontre notre capacité à fabriquer des coffrets électriques personnalisés en acier inoxydable avec des structures complexes, des exigences strictes en matière de matériaux et des normes élevées en matière de protection des surfaces. Il met également en évidence notre expérience dans l’accompagnement des fabricants internationaux du secteur des grues et des équipements de levage avec une fabrication métallique fiable et des composants d’équipement personnalisés.
