Roue de taureau de soudage

Notre coopération avec Tesmec démontre nos capacités de fabrication avancées dans le domaine des équipements de transmission de puissance et de cordage, en particulier dans la production de composants mécaniques de grande taille et de haute précision pour les machines à corder numériques.

Tesmec est un groupe industriel international spécialisé dans les technologies et solutions pour la construction, la maintenance et la gestion d'infrastructures stratégiques. Son activité Energy-Stringing fournit des systèmes et des équipements de cordage numériques pour la construction et l'entretien de lignes électriques aériennes et souterraines. Dans le cadre de cette coopération, Hehua Machinery Technology (Kunshan) Co., Ltd. a fourni une fabrication de précision et un support à la fabrication d'un composant critique utilisé dans l'équipement de cordage numérique de Tesmec.

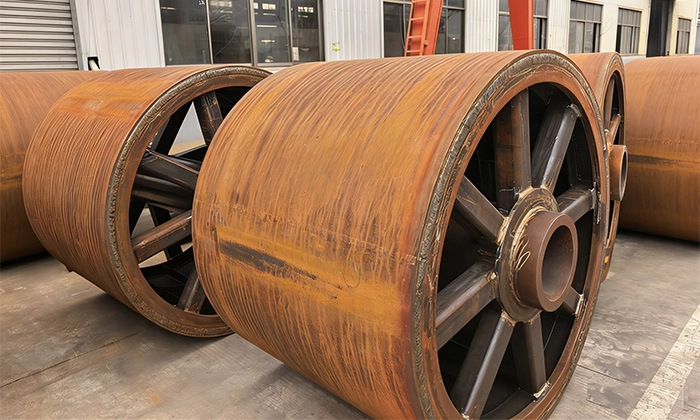

Le produit spécifique est une roue de taureau de soudage pour tendeur d'extracteur numérique . La roue à taureaux est un composant mécanique clé utilisé dans les machines à corder numériques pour l'installation de câbles et de conducteurs. Lors des opérations de cordage, l’équipement doit fournir des forces de traction et de tension contrôlées tout en conservant des performances mécaniques stables et fiables. Par conséquent, la roue à taureaux nécessite une résistance structurelle élevée, une précision dimensionnelle et une qualité d'usinage fiable.

Ce projet comprend deux composants différents de roue de taureau avec des tailles de Ø1405 × 1210 mm et Ø1463 × 365 mm , avec des poids correspondants d'environ 1930 kg et 580 kg . Les grandes dimensions et le poids élevé de ces composants imposent des exigences élevées en matière de préparation des matériaux, de soudage, d'usinage, de contrôle dimensionnel et de stabilité structurelle globale.

Les roues Bull sont fabriquées à partir de matériaux en acier structurel et mécanique à haute résistance, notamment S275JR, S355J2 et E355 . Ces matériaux offrent la combinaison requise de résistance mécanique, de ténacité et d'usinabilité pour les grands composants industriels soumis à des charges mécaniques exigeantes pendant le fonctionnement.

Le processus de fabrication combine le tournage, le soudage et l'usinage . Le soudage est utilisé pour fabriquer et intégrer les principales sections structurelles de la roue, tandis que les opérations d'usinage ultérieures sont effectuées pour obtenir la précision dimensionnelle et la précision géométrique requises. En raison de la taille et du poids importants des composants, un contrôle strict du processus est requis tout au long de la fabrication et de l'usinage afin de maintenir l'intégrité structurelle et la cohérence dimensionnelle.

Après soudage et fabrication, les composants subissent un traitement contrôlé de réduction des contraintes thermiques à 400°C . Ce processus contribue à réduire les contraintes résiduelles générées lors du soudage et de la fabrication, améliorant ainsi la stabilité dimensionnelle lors de l'usinage ultérieur et soutenant la fiabilité globale de la roue à taureaux finie.

Le processus de préparation de la surface comprend un sablage selon la norme ISO 8501-1 Sa 2½ , suivi de l'application d'une couche d'apprêt . Le traitement de surface fournit une surface correctement préparée et protégée pour le composant fini, contribuant ainsi à améliorer la protection contre la corrosion et l'adhérence du revêtement pour l'environnement de travail exigeant des équipements de câblage de lignes électriques.

La fabrication de grandes roues de taureau nécessite une coordination étroite entre le soudage, la réduction des contraintes, l'usinage et le traitement de surface. Tout au long du projet, Hehua Machinery Technology (Kunshan) Co., Ltd. se concentre sur l'exactitude structurelle, la précision de l'usinage, la qualité du soudage et la cohérence dimensionnelle pour garantir que les composants finis répondent aux exigences techniques du client et peuvent être intégrés de manière fiable dans les machines à corder numériques.

La coopération fructueuse avec Tesmec reflète notre capacité à fabriquer des composants soudés à grande échelle et robustes pour les fabricants internationaux d'équipements industriels. En intégrant le soudage, la réduction des contraintes thermiques, le tournage, l'usinage de précision, le sablage et l'application d'apprêt , nous fournissons des solutions de fabrication complètes pour les composants mécaniques critiques utilisés dans les infrastructures de transmission de puissance.

Ce projet démontre en outre notre expérience dans le soutien à l' industrie mondiale des équipements de transmission et de cordage de puissance avec une fabrication lourde personnalisée et des composants usinés avec précision, contribuant ainsi à la construction et à l'entretien fiables de l'infrastructure des lignes électriques aériennes.
