Principe du cadre de soudage

En tant que composant structurel essentiel de l'équipement de cordage numérique, le Welding Frame Principal est conçu sur mesure pour Tesmec, un fabricant de machines à cordage numériques de renommée mondiale. Ce cadre de soudage haute performance est minutieusement conçu pour répondre aux exigences opérationnelles strictes de l'équipement de cordage numérique Tesmec, servant de « colonne vertébrale » qui maintient la stabilité, la capacité de charge et la fiabilité opérationnelle de l'ensemble de la machine. Grâce à des technologies de fabrication précises, une sélection de matériaux de haute qualité et un traitement de surface professionnel, notre cadre de soudage principal s'adapte parfaitement aux machines à corder numériques de Tesmec, permettant une intégration fluide et un fonctionnement stable à long terme dans des environnements de construction difficiles tels que le montage de lignes de transport d'énergie, ce qui lui a valu une grande reconnaissance de la part de Tesmec.

Nous respectons strictement les spécifications techniques de Tesmec pour personnaliser le principe du cadre de soudage, avec des paramètres de produit clairs et standardisés pour garantir une parfaite compatibilité avec les machines à corder numériques Tesmec. Connu sous le nom de Welding Frame Principal, ce composant est disponible en deux spécifications personnalisées pour répondre aux différentes exigences opérationnelles des équipements Tesmec : la première spécification a des dimensions de 3 700 x 2 000 x 300 mm et un poids de 735 kg, adaptée aux machines à corder numériques à grande échelle nécessitant une forte capacité de charge ; la deuxième spécification mesure 3 600 x 2 300 x 200 mm et pèse 510 kg, conçue pour les équipements de cordage numérique de taille moyenne qui mettent l'accent sur la flexibilité et la mobilité. Les deux spécifications sont adaptées sur mesure aux modèles de machines à corder numériques de Tesmec, garantissant une installation précise et des performances constantes.

La sélection des matériaux est la pierre angulaire des performances de Welding Frame Principal, et nous adoptons exclusivement des aciers de construction de haute qualité (S275JR, S355J2 et E355) qui répondent aux normes européennes EN 10025, largement reconnues dans le secteur mondial de la fabrication lourde pour leurs excellentes propriétés mécaniques et leur soudabilité. Le S275JR offre une limite d'élasticité modérée (≥275 MPa) et une résistance à la traction (370-530 MPa), ce qui le rend adapté aux scénarios de charge structurelle générale ; Le S355J2 est une nuance à haute résistance avec une limite d'élasticité minimale de 355 MPa et une résistance aux chocs testée à -20°C, idéale pour les charges dynamiques et les applications critiques dans des environnements difficiles ; En tant qu'acier de qualité à faible teneur en carbone, l'E355 complète les deux autres matériaux avec sa résistance et sa ténacité équilibrées, garantissant la durabilité et la stabilité structurelle du cadre lors d'un fonctionnement à long terme et sous charges lourdes. Ces matériaux sont soigneusement sélectionnés pour résister aux contraintes mécaniques, aux vibrations et à l'érosion environnementale rencontrées par les machines à corder numériques Tesmec pendant leur fonctionnement.

Pour prolonger davantage la durée de vie et améliorer la stabilité des performances du principe du cadre de soudage, nous mettons en œuvre deux processus professionnels de traitement de surface et thermique, en adhérant strictement aux normes internationales pour répondre aux exigences de qualité strictes de Tesmec. Le premier est la réduction du stress thermique à 400°C, un processus clé qui soulage les contraintes résiduelles générées lors du soudage, du formage et de l'usinage du cadre. En réchauffant le cadre à 400°C et en le refroidissant à un rythme lent et contrôlé, nous éliminons les contraintes internes, prévenons la déformation, les fissures et la fatigue structurelle lors d'une utilisation à long terme, garantissant ainsi que le cadre conserve sa précision dimensionnelle et son intégrité structurelle. Le deuxième processus est le sablage conformément à la norme ISO 8501-1 Sa 2½, un processus de nettoyage par sablage approfondi qui élimine toute huile, graisse, saleté, calamine, rouille et corps étrangers visibles de la surface du cadre ; les traces de contamination restantes n'apparaissent que sous forme de légères taches ou rayures, créant une surface propre et rugueuse qui améliore l'adhérence des revêtements ultérieurs (si nécessaire) et améliore considérablement la résistance à la corrosion.

Le processus de fabrication du Welding Frame Principal est soumis à un système de contrôle de qualité strict, couvrant trois étapes principales : entrée des matériaux, soudage et usinage, pour garantir que chaque produit répond aux normes de Tesmec. Au cours de l'étape d'entrée des matériaux, nous effectuons des inspections strictes à l'arrivée des matériaux S275JR, S355J2 et E355, vérifiant leur composition chimique et leurs propriétés mécaniques pour garantir la conformité aux normes EN 10025 et aux exigences techniques de Tesmec. L'étape de soudage adopte une technologie de soudage automatique avancée, avec des soudeurs professionnels opérant en stricte conformité avec les procédures de soudage pour garantir des joints de soudure uniformes, une résistance élevée et l'absence de défauts tels que la porosité ou les fissures, essentiels au maintien de la capacité de charge du cadre. L'étape d'usinage utilise un équipement d'usinage CNC de haute précision pour traiter les trous d'installation du cadre, les surfaces de connexion et les dimensions clés, garantissant que l'erreur de taille est inférieure à ± 0,5 mm, ce qui garantit un assemblage transparent avec d'autres composants des machines à corder numériques Tesmec et évite les problèmes d'installation causés par des écarts dimensionnels.

Le principe du cadre de soudage est spécifiquement appliqué aux machines à corder numériques Tesmec, qui sont largement utilisées dans la construction de lignes de transport d'électricité, le montage de câbles et d'autres projets d'infrastructure. Les machines à corder numériques de Tesmec sont connues pour leurs hautes performances, leur fiabilité et leur technologie avancée, avec une conception de cadre unifiée, des systèmes de câblage optimisés et des plates-formes logicielles modulaires pour garantir une efficacité et une stabilité élevées. En tant que composant essentiel de ces machines, notre cadre de soudage principal supporte le poids des pièces clés telles que le système de traction, le système de contrôle et la pince pour conducteur, et résiste aux vibrations et aux impacts générés lors des opérations de cordage. Il joue un rôle essentiel en garantissant le bon fonctionnement des machines à corder numériques Tesmec, en améliorant l'efficacité de la construction et en réduisant les taux de défaillance des équipements.

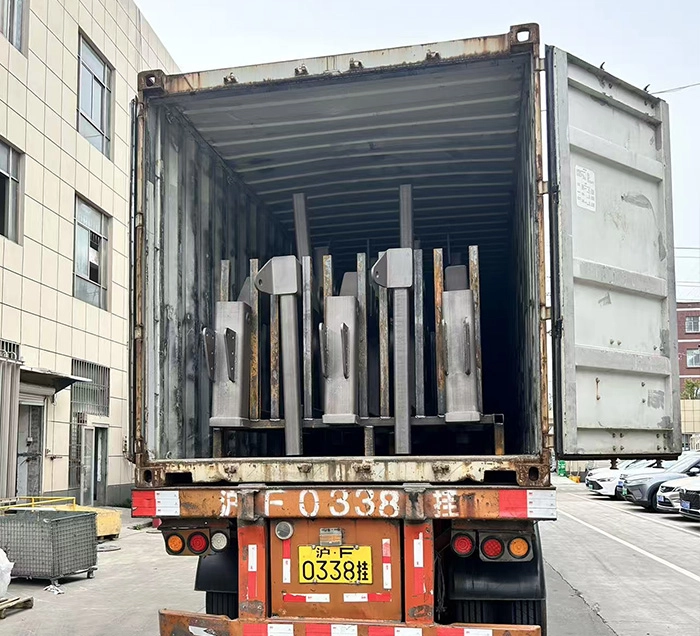

En tant que partenaire de confiance de Tesmec, nous possédons une riche expérience dans la personnalisation de composants structurels de soudage pour les équipements de cordage numérique. Ce cas principal de Welding Frame démontre pleinement nos capacités professionnelles en matière de sélection de matériaux, de contrôle de processus et de services de personnalisation. Tout au long du processus de production, de l'approvisionnement en matériaux à la livraison du produit fini, nous suivons strictement les exigences techniques de Tesmec, en effectuant plusieurs inspections de qualité pour garantir que le produit répond aux normes les plus élevées. Le Welding Frame Principal, livré avec succès, a été installé sur les machines à corder numériques Tesmec et a fonctionné de manière stable dans de nombreux projets de construction de lignes de transport d'électricité, résistant aux défis des environnements difficiles tels que les températures élevées, l'humidité et la poussière, et atteignant un taux de défaillance inférieur à 0,5 %.

Que vous soyez Tesmec ou un autre fabricant d'équipements de cordage numérique, nous pouvons fournir des solutions principales de cadre de soudage personnalisées en fonction des paramètres spécifiques de votre équipement, des exigences en matière de matériaux et des scénarios d'application. Nous proposons des ajustements flexibles de la taille, du poids, des matériaux et des processus de traitement des produits, et fournissons des services après-vente complets comprenant des conseils techniques, des conseils d'installation et la fourniture de pièces de rechange. Grâce à nos capacités de fabrication professionnelles et à notre système de contrôle de qualité strict, nous nous engageons à fournir des composants structurels de soudage fiables et de haute qualité pour les équipements de cordage numérique, vous aidant ainsi à améliorer les performances de l'équipement et à réduire les coûts opérationnels. Choisissez notre directeur de cadre de soudage et obtenez un partenaire de confiance pour la fabrication de votre équipement de cordage numérique.
