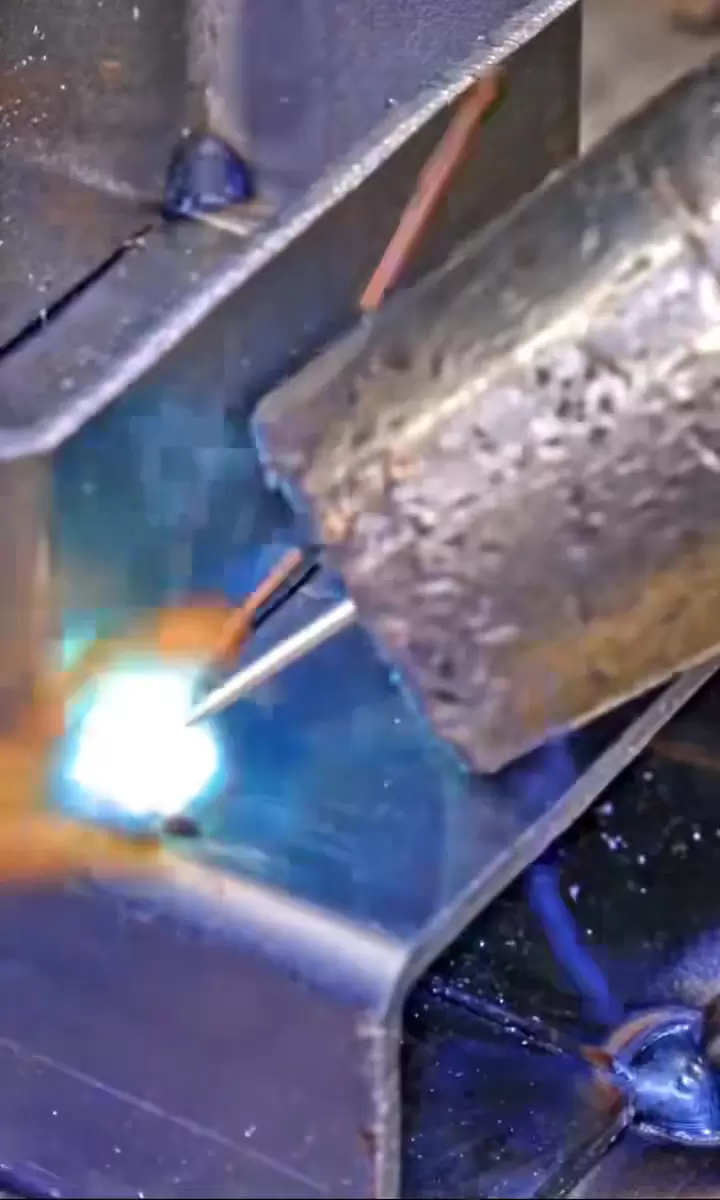

Soudage MIG

1、Introduction au processus | Quels problèmes le soudage sous protection gazeuse peut-il résoudre ?

Dépôt à grande vitesse : fil plein d'un diamètre de 1,2 mm, avec un taux de dépôt de 5 kg/h à un courant de 300 A, soit trois fois plus rapide que le soudage à l'arc manuel
Plaque fine à épaisse : plaque automobile de 0,8 mm - Plaque de 60 mm d'épaisseur avec plusieurs couches, entièrement recouverte par un seul appareil
Faibles projections : mode impulsion/double impulsion, quantité de projections ≤ 1 g/min, presque aucun nettoyage après soudage
Toutes les positions : robot six axes + axe externe, programmation pour coutures plates, horizontales, verticales, verticales et circonférentielles en une seule fois
Une large gamme de matériaux : acier au carbone, acier inoxydable, aluminium, alliage cuivre-silicium, acier hétérogène (Q355+304L) peuvent être formés en une seule fois

2、Capacités

Article	Paramètre
Taille maximale de la pièce	3 500 × 1 500 × 800 mm (portée du bras du robot)
Plage d'épaisseur de plaque	0,8 mm – 60 mm (multi-passes)
Type de soudure	Bout à bout, filet, recouvrement, circonférentiel, couture incurvée 3D
Poste de soudage	Toutes positions (plat, horizontal, vertical, aérien, circonférentiel à 360°)
Qualité des surfaces	Sans pores ni contre-dépouilles, Ra ≤ 2,5 µm, prêt à peindre
Capacité du lot	1 à 100 000 pièces/lot, fonctionnement continu 24 heures sur 24

3、Notre équipement

Fronius TPS 500i Impulsion + FANUC M-20iA

500 A impulsion/double impulsion, acier au carbone/acier inoxydable 0,8-8 mm, éclaboussures ≤ 1 g/min

Lincoln Power Wave S500 + KUKA KR30 HA

Impulsion à grande vitesse, alliage d'aluminium et de magnésium 1-12 mm, répétition du robot ± 0,02 mm

MAG Robot Island 3 × 500 A Double Fil

Plaque de 60 mm d'épaisseur avec plusieurs couches et passes, avec une augmentation du temps de cycle de 40 %, adaptée aux flèches des engins de construction

CO ₂ Chariot portatif 350 A × 6 jeux

Réparation de soudage de prototypes, vérification de la première pièce pour les grosses commandes, acquisition de courant/tension en temps réel

4. Études de cas sur le soudage avec bouclier gazeux | Cas d'application typiques

Cas 1 | Wangao WEG base moteur MAG anneau couture

Matériau : plaque laminée à chaud Q355B d'un diamètre de 4 mm et d'un diamètre de 400 mm

Couture de soudure : amarrage de couture circonférentielle extérieure, soudage simple face, formage double face

Processus : impulsion MAG 280 A, 80 % Ar+20 % CO₂, vitesse du robot 0,6 m/min

Résultat : Profondeur de fusion de 4,5 mm, pas de contre-dépouille, taux de film radiologique de grade I de 99 %, production mensuelle de 50 000 pièces

Cas 2 | MAG Soudage continu de coques en aluminium pour batteries à énergie nouvelle

Matériau : profilé extrudé 6061-T6 3 mm

Couture de soudure : joints d'angle continus de tous les côtés, d'une longueur totale de 1,8 mètres

Processus : Double impulsion 220 A, gaz mixte Ar+He, température intercouche ≤ 80 ℃

Résultat : Déformation ≤ 0,3 mm, détection de fuite d'hélium ≤ 1 × 10 ⁻⁶ Pa · m ³/s, lot de 800 000 pièces sans fuite

Cas 3 | Couche multi épaisse de plat des machines de construction 40mm

Matériau : acier haute résistance Q690D 40 mm, rainure double face

Processus : MAG dual wire 500 A+400 A, multicouche et multi passe, swing robot 3 mm

Résultat : -40 ℃ impact ≥ 47 J, résistance à la traction ≥ 690 MPa, économisant 25 % de matériaux de soudage

5、Consommation de gaz et d'énergie

80 % Ar+20 % CO ₂ : Acier au carbone/acier inoxydable, avec un minimum de projections et des soudures brillantes
Ar+He 30 % : Alliage d'aluminium et de magnésium, fusion profonde + aucune porosité
CO₂ pur : Plaque épaisse à faible coût, éclaboussures légèrement plus élevées, adaptée pour un revêtement de base multicouche de 60 mm
Consommation d'énergie : Robot+alimentation de 8 kW, économie de 30 % par rapport au soudage manuel de mêmes spécifications

6、Qualité et traçabilité

Certification du processus de soudage ISO 15614-1 MAG
Suivi des cordons de soudure laser en ligne : compensation en temps réel de la largeur et du décalage, marquage automatique des défauts
Gravure du code QR : numéro de four + numéro de soudeur + courant/tension/vitesse, scannez le code pour une traçabilité complète.
Chaque lot : profil de la première pièce + étirement + pliage, production en série 10 % d'apparence + échantillonnage par ultrasons
